Análisis tiempo-frecuencia

Un espectro estacionario esconde todo lo que ocurre en el tiempo: una sirena que pasa, un impacto, una máquina arrancando. Esta página cubre los dos estimadores tiempo-frecuencia de phonometry.metrology, ambos con la disciplina de calibración de la página de análisis espectral: el espectrograma calibrado (la vista de transformada de Fourier de tiempo corto de Bendat y Piersol, sección 12.6.4.2, en unidades absolutas: dB SPL para una señal en pascales) y la FFT con zoom (sección 11.5.4), que calcula el espectro de una banda estrecha en una malla arbitrariamente fina para separar tonos más próximos que un bin práctico de FFT de banda completa. Donde la página de niveles ofrece el espectrograma en bandas fraccionales de octava de un sonómetro, esta es su equivalente de banda fina y ancho de banda constante.

1. El espectrograma calibrado

spectrogram divide el registro en segmentos con ventana (Hann por defecto) y solapados - exactamente la segmentación de power_spectral_density - y conserva el periodograma unilateral de cada segmento como una columna de la representación tiempo-frecuencia, en lugar de promediarlos. Como la calibración es el escalado exacto del módulo de Welch sin eliminación de tendencia, se cumplen tres identidades:

• una señal en pascales da Pa²/Hz ('density') o Pa² ('spectrum') por celda, así que 10·lg(power/p₀²) con escalado 'spectrum' lee directamente el nivel de presión acústica de un tono en cualquier columna que abarque;
• la media de las columnas en el tiempo reproduce power_spectral_density bin a bin, con la misma ventana, solape y escalado;
• con una ventana cuyo cuadrado suma una constante al solaparse (Hann al 75 % de solape), la potencia 'density' integrada en el tiempo es exactamente la energía del registro en el dominio temporal (Parseval más la identidad COLA, una de las comprobaciones de conformidad).

from phonometry import spectrogram

res = spectrogram(x, fs, nperseg=1024, overlap=0.75, scaling="spectrum")
print(res.power.shape)             # (frecuencias, tiempos)
print(res.time_resolution)         # T_B = nperseg/fs, en s
print(res.resolution_bandwidth)    # Be del segmento con ventana, en Hz
res.plot(language="es")            # imagen en dB en el plano tiempo-frecuencia

La longitud del segmento es toda la decisión de diseño: T_B = nperseg/fs de resolución temporal contra Bₑ ≈ 1/T_B de resolución frecuencial, un producto igual a uno (sección 12.6.4.2). Los segmentos largos fijan las frecuencias y emborronan los transitorios; los cortos, lo contrario. Y como cada celda es una única estimación sin promediar, los datos aleatorios llevan un error aleatorio normalizado de 1 por celda (ec. 8.158 con nd = 1; Bendat y Piersol citan √2/1,25 ≈ 1,13 para la representación en magnitud): el espectrograma es una herramienta para la estructura determinista (tonos, barridos, transitorios), mientras que la estimación de Welch promediada es la herramienta de baja varianza para el fondo estacionario.

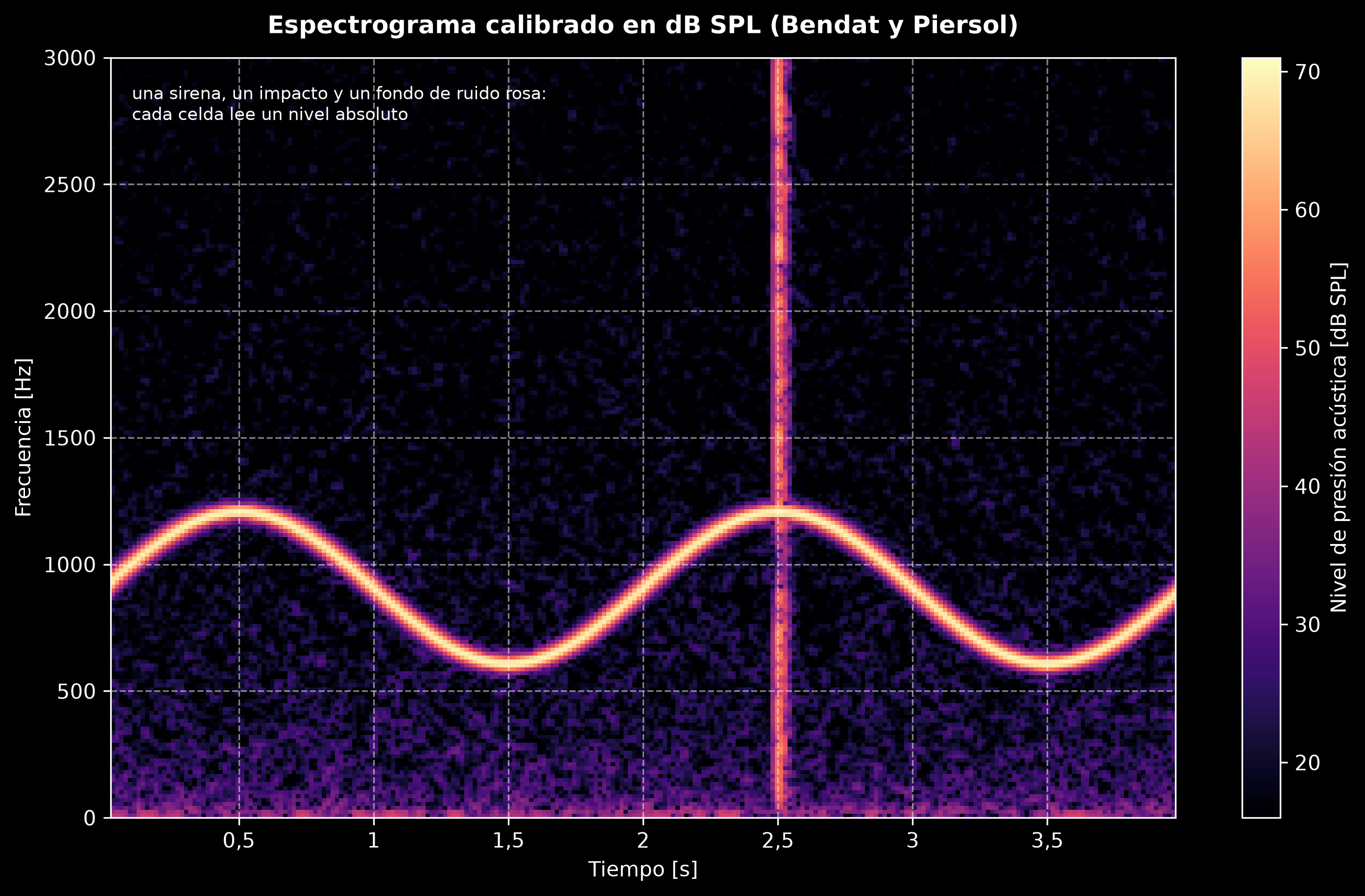

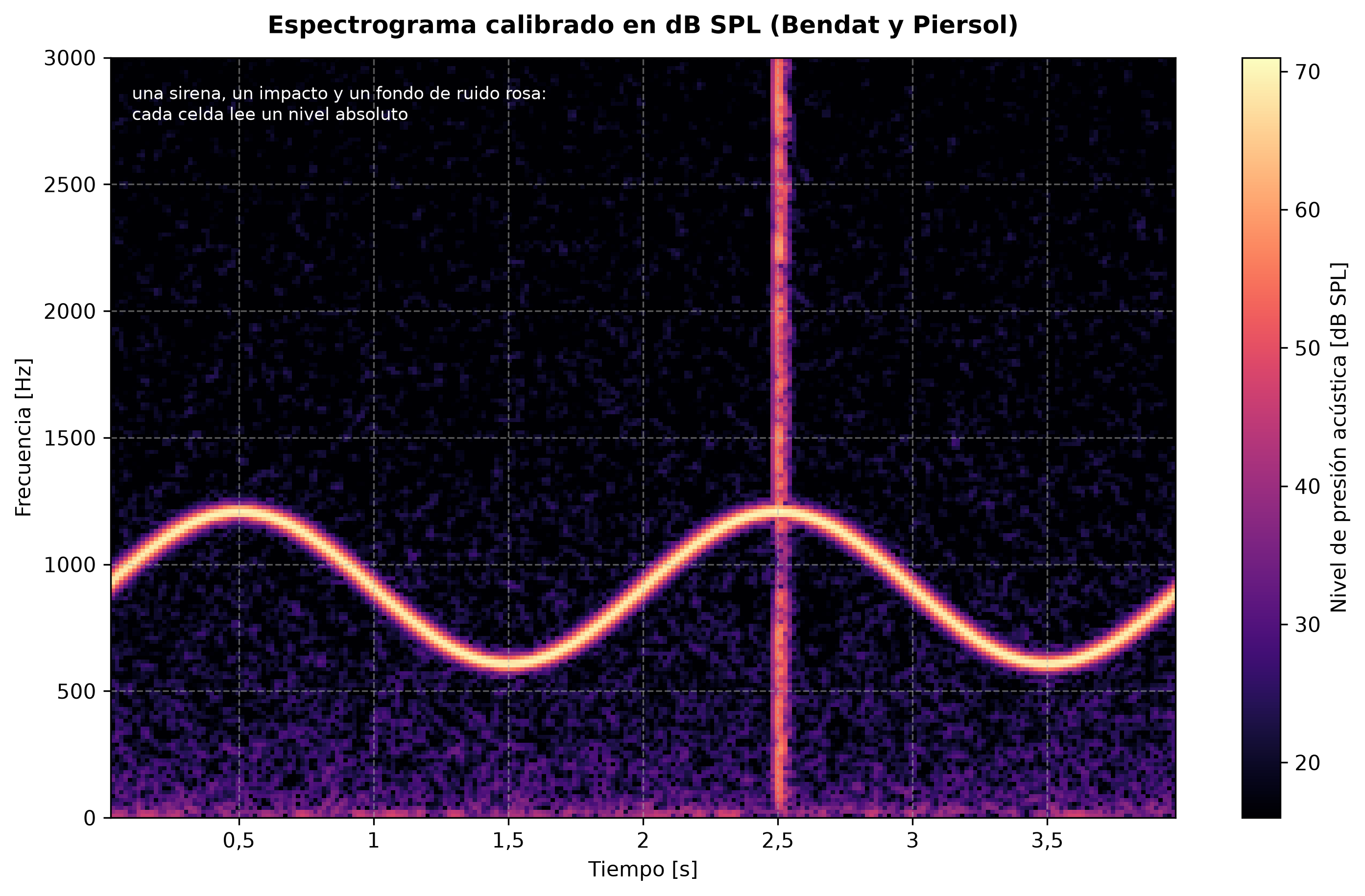

Ver el código de esta figura

import matplotlib.pyplot as plt
import numpy as np
from phonometry import noise_signal, spectrogram

fs = 16000.0
t = np.arange(int(4.0 * fs)) / fs
p_ref = 2e-5

siren_rms = p_ref * 10.0 ** (70.0 / 20.0)          # sirena a 70 dB SPL
x = siren_rms * np.sqrt(2.0) * np.cos(
    2.0 * np.pi * 900.0 * t - 600.0 * np.cos(np.pi * t)
)
rng = np.random.default_rng(9)
n_imp = int(0.06 * fs)                              # impacto en t = 2,5 s
x[int(2.5 * fs):int(2.5 * fs) + n_imp] += 0.4 * (
    rng.standard_normal(n_imp) * np.exp(-np.arange(n_imp) / (0.012 * fs))
)
x += noise_signal(fs, 4.0, color="pink",            # fondo a 45 dB SPL
                  rms=p_ref * 10.0 ** (45.0 / 20.0), seed=10)

res = spectrogram(x, fs, nperseg=1024, overlap=0.75, scaling="spectrum")
level = 10.0 * np.log10(res.power / p_ref**2)

fig, ax = plt.subplots(figsize=(10, 6))
img = ax.imshow(level, cmap="magma", vmin=level.max() - 55.0,
                vmax=level.max(), aspect="auto", origin="lower",
                extent=(res.times[0], res.times[-1], 0.0,
                        res.frequencies[-1]))
fig.colorbar(img, ax=ax, label="Nivel de presión acústica [dB SPL]")
ax.set_ylim(0.0, 3000.0)
ax.set_xlabel("Tiempo [s]")
ax.set_ylabel("Frecuencia [Hz]")
plt.show()

res.plot() dibuja la misma representación directamente desde el resultado (una única imagen ráster, 80 dB por debajo de la celda más fuerte por defecto; pase vmin/vmax para cambiar el rango, o ax para dibujar en un panel existente).

2. FFT con zoom

Dos tonos separados 3 Hz - bandas laterales de engranajes, máquinas gemelas, zumbido de red contra un armónico de rotor - son invisibles para una FFT de 1024 puntos a 8192 Hz: sus bins miden 8 Hz. La solución clásica de los analizadores es la transformada con zoom de Bendat y Piersol, sección 11.5.4: filtrar la banda, bajarla a frecuencia cero por demodulación compleja con exp(-j2πf₁t) (ecs. 11.123-11.126), decimar por la razón de anchos de banda y transformar el registro decimado (ecs. 11.128-11.130), obteniendo un espaciado fino de bins sobre la banda sin un bloque de FFT gigante (ec. 11.127).

zoom_fft calcula el equivalente digital exacto en una sola pasada - la evaluación chirp-Z de la DFT del registro con ventana sobre la malla del zoom - que da las mismas muestras de la DFT que la cadena demodular-decimar; la batería de tests fija ambas entre sí a precisión de máquina. Las amplitudes se calibran con la ganancia coherente de la ventana, así que un seno de amplitud de pico A sobre una frecuencia de análisis lee amplitude = A y power = A²/2 exactamente:

from phonometry import zoom_fft

res = zoom_fft(x, fs, 980.0, 1016.0)     # malla a la resolución del registro
print(res.bin_spacing)                   # fs/N por defecto
print(res.resolution_bandwidth)          # Be del registro con ventana
peak = res.amplitude.argmax()
print(res.frequencies[peak], res.amplitude[peak])
res.plot(language="es")                  # espectro de potencia en dB

Una distinción importa y el resultado la declara: la malla puede hacerse arbitrariamente fina (n_points), pero la resolución - la capacidad de separar dos tonos - la fijan la longitud del registro y la ventana, informada como resolution_bandwidth (Bₑ = fs·Σw²/(Σw)², es decir, 1/T sin ventana, 1,5/T con Hann). El zoom refina el muestreo del mismo espectro subyacente; solo un registro más largo separa tonos más próximos.

Ver el código de esta figura

import matplotlib.pyplot as plt
import numpy as np
from scipy import signal
from phonometry import zoom_fft

fs = 8192.0
t = np.arange(8192) / fs                 # registro de 1 s: resolución de 1 Hz
x = (0.8 * np.cos(2.0 * np.pi * 997.0 * t)
     + 0.5 * np.cos(2.0 * np.pi * 1000.0 * t))

w = signal.get_window("hann", 1024)      # la vista gruesa: bins de 8 Hz
coarse = 2.0 * np.abs(np.fft.rfft(x[:1024] * w)) / np.sum(w)
coarse_f = np.fft.rfftfreq(1024, 1.0 / fs)
band = (coarse_f >= 950.0) & (coarse_f <= 1050.0)

res = zoom_fft(x, fs, 980.0, 1016.0, n_points=145)   # malla de 0,25 Hz

fig, ax = plt.subplots(figsize=(10, 6))
ax.plot(coarse_f[band], 20.0 * np.log10(coarse[band]), "o--",
        label="FFT de 1024 puntos (bins de 8 Hz)")
ax.plot(res.frequencies, 20.0 * np.log10(res.amplitude),
        label="FFT con zoom del mismo registro")
for f0 in (997.0, 1000.0):
    ax.axvline(f0, color="k", ls=":", lw=1.0, alpha=0.6)
ax.set_ylim(-70.0, 5.0)
ax.set_xlabel("Frecuencia [Hz]")
ax.set_ylabel("Amplitud [dB]")
ax.legend()
plt.show()

Relación con el resto de la librería

El espectrograma comparte ventana, segmentación y escalado con power_spectral_density, así que ambos son mutuamente consistentes bin a bin; el espectrograma en bandas de octava de OctaveFilterBank.spectrogram es el equivalente de ancho de banda porcentual constante con balística de sonómetro; y para seguir en el tiempo la frecuencia de una sola componente, la frecuencia instantánea de Hilbert de envelope complementa la cresta de la STFT.

Qué cubre esta guía

Cubierto. El espectrograma calibrado de Bendat y Piersol (sección 12.6.4.2): segmentos STFT enventanados y solapados conservados como columnas de tiempo separadas en lugar de promediados, implementado por spectrogram con el escalado exacto del módulo de Welch y el error aleatorio de la Ec. 8.158 de una celda sin promediar. La FFT con zoom de la sección 11.5.4 (ecs. 11.122-11.130): espectros de banda limitada en una malla arbitrariamente fina, calculados como el equivalente chirp-Z de la cadena demodulación-diezmado-DFT del libro, implementada por zoom_fft. Ambas comparten el catálogo de ventanas de Harris (1978) tras el enventanado del segmento.

No cubierto. Esta es solo la familia de ancho de banda constante basada en STFT. El equivalente de porcentaje constante con balística de sonómetro es OctaveFilterBank.spectrogram, en la página de Niveles. Seguir en el tiempo la frecuencia instantánea de una sola componente es la envolvente de Hilbert de envelope, en la página de Correlación y retardo, no en esta. Como la página de análisis espectral, esta implementa los estimadores de Bendat y Piersol, no una norma de certificación.

Véase también

• Análisis espectral: la estimación de Welch promediada para el fondo estacionario, y las figuras de mérito de las ventanas tras el enventanado del segmento.
• Niveles: el espectrograma en bandas de octava fraccional con balística de sonómetro.
• Correlación y retardo: la frecuencia instantánea de Hilbert para seguir una componente.
• Referencia de la API: metrology.time_frequency.

Referencias

• Bendat, J. S. y Piersol, A. G. (2010). Random data: Analysis and measurement procedures (4.ª ed.). Wiley. https://doi.org/10.1002/9781118032428Sección 12.6.4.2 (espectrogramas y sus errores aleatorios), sección 11.5.4 (procedimientos de transformada con zoom, ecs. 11.122-11.130) y secciones 8.5.1/8.5.4 (ancho de banda de resolución y errores estadísticos de estimaciones sin promediar). ISBN 978-0-470-24877-5.
• Harris, F. J. (1978). On the use of windows for harmonic analysis with the discrete Fourier transform. Proceedings of the IEEE 66(1), 51-83. https://doi.org/10.1109/PROC.1978.10837El catálogo de ventanas tras el enventanado del segmento: anchura del lóbulo principal frente a fuga de lóbulos laterales, el compromiso que fija qué puede resolver una columna del espectrograma a una longitud de segmento dada.
