Procesado por bloques

Algunas mediciones nunca caben en memoria: una grabación ambiental de una hora, un monitor en vivo que debe informar niveles mientras el micrófono sigue capturando, o un registrador embebido que solo ve un búfer cada vez. En todos esos casos la señal tiene que procesarse bloque a bloque, y los filtros deben comportarse exactamente como si hubieran visto la señal completa de una vez.

Las clases OctaveFilterBank, WeightingFilter (para ponderación A, C o Z) y TimeWeighting admiten procesado por bloques (streaming): el estado interno del filtro se conserva entre llamadas, de modo que las salidas concatenadas por bloques coinciden con una única pasada sobre la señal completa.

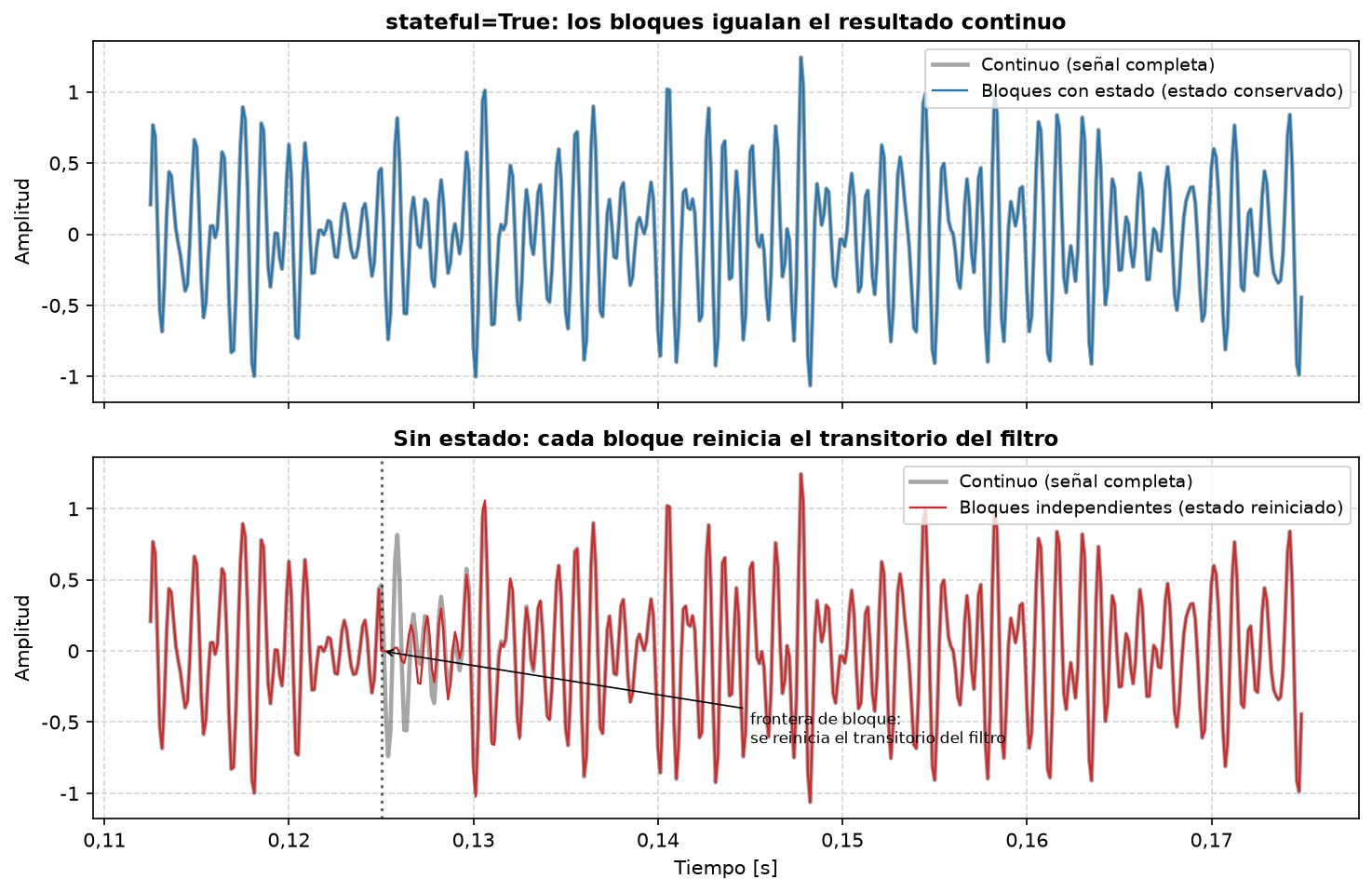

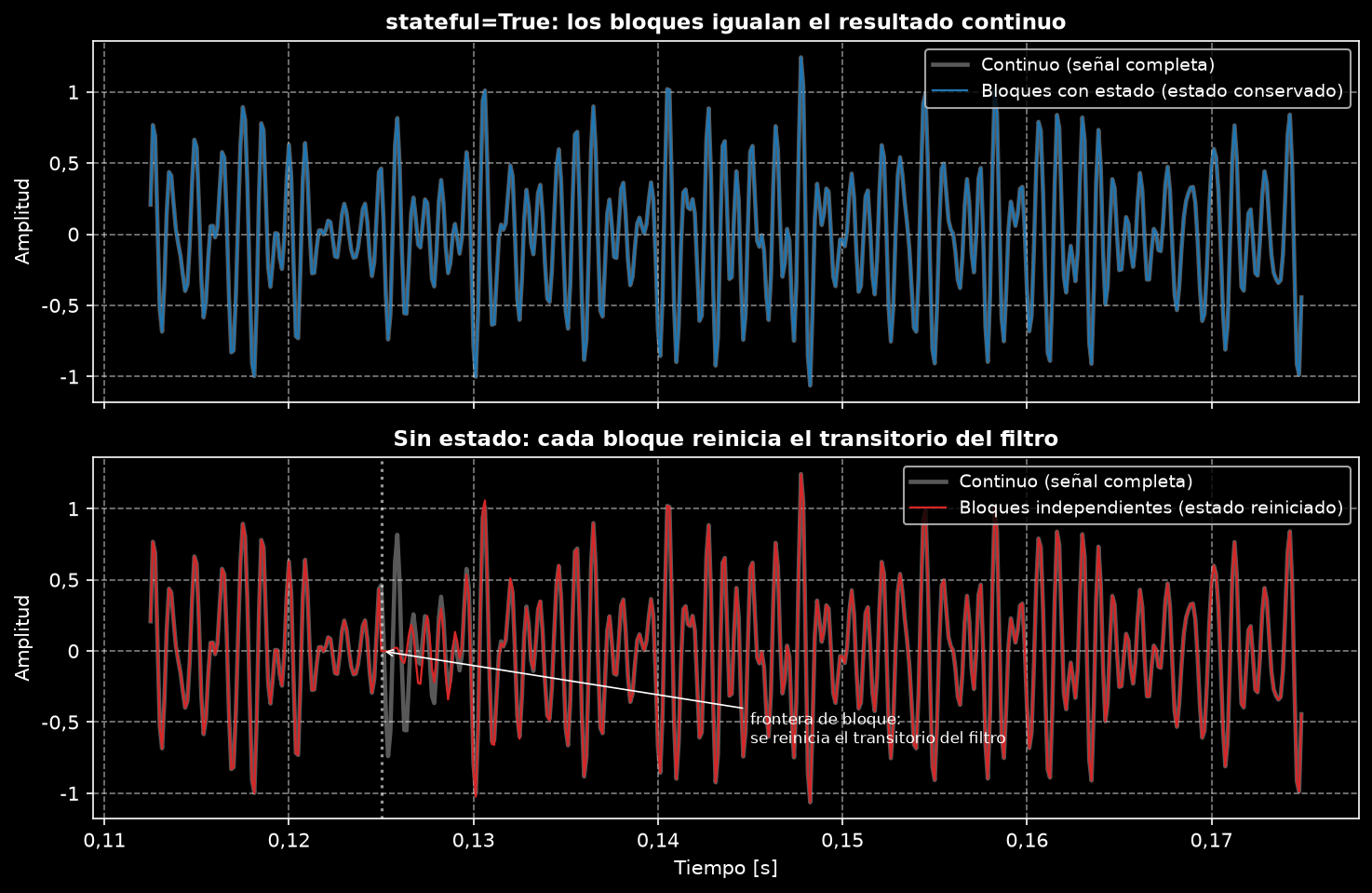

Con stateful=True las salidas concatenadas por bloques coinciden exactamente con el resultado continuo; sin estado, cada frontera de bloque reinicia el transitorio del filtro.

Mostrar el código de esta figura

import matplotlib.pyplot as plt
import numpy as np
from phonometry import metrology

# Banda de octava de 1 kHz: cuatro bloques con estado frente a una pasada continua
fs, block = 8000, 1000
rng = np.random.default_rng(42)
x = rng.standard_normal(4 * block)
t = np.arange(x.size) / fs

bank = metrology.OctaveFilterBank(fs, fraction=1, limits=[900, 1100],
                                  stateful=True, resample=False)
streamed = np.concatenate([
    bank.filter(x[i * block:(i + 1) * block], sigbands=True,
                detrend=False, calculate_level=False)[2][0]
    for i in range(4)
])
offline = metrology.OctaveFilterBank(fs, fraction=1, limits=[900, 1100],
                                     resample=False).filter(
    x, sigbands=True, detrend=False, calculate_level=False)[2][0]
print(np.max(np.abs(streamed - offline)))     # 0.0 (exacto bit a bit)

fig, ax = plt.subplots(figsize=(9, 4.5))
ax.plot(t, offline, linewidth=2.5, alpha=0.35, label="Continuo (señal completa)")
ax.plot(t, streamed, label="Bloques con estado (estado conservado)")
ax.axvline(block / fs, color="gray", linestyle=":", label="Frontera de bloque")
ax.set(xlim=(0.11, 0.17), xlabel="Tiempo [s]", ylabel="Amplitud")
ax.legend()
plt.show()

Crea un banco con estado usando stateful=True. El estado interno se inicializa a cero por defecto, pero puede inicializarse al régimen permanente de la respuesta al escalón (como scipy.signal.sosfilt_zi) con steady_ic=True. Las opciones que deben desactivarse en modo stateful se resumen en la tabla de restricciones al final de esta guía.

Ejemplo

Este ejemplo procesa un WAV por bloques con soundfile, una dependencia opcional (pip install soundfile). Sirve cualquier fuente de bloques: scipy.io.wavfile con troceado manual, o una función de captura en vivo.

import soundfile as sf
from phonometry import metrology

fs = 48000
octave_filter = metrology.OctaveFilterBank(fs, 1, stateful=True, resample=False)
afilter = metrology.WeightingFilter(fs, "A", stateful=True)

for block in sf.blocks("measurement.wav", blocksize=256, overlap=0):

    # Aplicar el filtro A
    weighted = afilter.filter(block)

    # Dividir en bandas de octava
    block_spl, _, block_output = octave_filter.filter(weighted, sigbands=True, detrend=False)

    # procesado posterior de la señal
    ...

Ponderación temporal entre bloques

Usa la clase TimeWeighting (el estado se lleva automáticamente):

from phonometry import metrology

tw = metrology.TimeWeighting(fs, mode="fast")
# audio_blocks: fotogramas sucesivos de tu grabación de micrófono (Pa),
#   p. ej. de sf.blocks("measurement.wav", ...) como en el bloque anterior.
for block in audio_blocks:
    envelope = tw.process(block)

O gestiona el estado tú mismo con la API funcional; consulta Ponderación temporal.

Estado multicanal

Todas las clases con estado gestionan entrada multicanal (channels, samples): el estado se reserva de forma perezosa en la primera llamada para ajustarse al número de canales, y se realoja si este cambia (p. ej. pasar de estéreo a mono reinicia el estado).

Qué es el estado que se transporta

Todos los filtros de la biblioteca se ejecutan como una cascada de secciones de segundo orden en forma directa II transpuesta. Para una sección con coeficientes $(b_0,b_1,b_2,a_1,a_2)$:

$$y[n]=b_{0}x[n]+z_1[n-1],z_1[n]=b_{1}x[n]-a_{1}y[n]+z_2[n-1],z_2[n]=b_{2}x[n]-a_{2}y[n]$$

El par $(z_1,z_2)$ por sección es toda la memoria del pasado que tiene el filtro. stateful=True guarda esos valores cuando termina un bloque y los restaura cuando empieza el siguiente, de modo que la recursión no puede saber dónde acabó un búfer y empezó el siguiente: la salida concatenada es igual a la de una sola pasada exactamente, no de forma aproximada. El detector TimeWeighting transporta aún menos, solo su último valor de envolvente $y[n-1]$, que es el mismo valor que la API funcional devuelve como initial_state (ver Ponderación temporal).

Trampas del streaming

• El preprocesado por bloque crea costuras. Cualquier cosa calculada a partir de un solo bloque que debería ser global, como el detrending (restar la media del propio bloque) o la normalización, da a cada bloque una operación ligeramente distinta: las salidas ya no se concatenan en el resultado continuo. Por eso detrend debe ser False en modo con estado.
• No toda métrica admite streaming. Las métricas de energía se acumulan limpiamente (un Leq acumulado es una suma de energía acumulada), pero los estadísticos de rango no: el L90 de una grabación no es ninguna combinación de los L90 por bloque. Transmite la envolvente y calcula los percentiles una vez, sobre el resultado conjunto.
• El primer bloque sigue llevando el transitorio de arranque. El estado empieza en reposo, así que el filtro se asienta durante los primeros instantes igual que en una sola pasada. Usa steady_ic=True para arrancar en el estado estacionario de la respuesta al escalón, o descarta el tiempo de asentamiento una vez (no una por bloque).
• Un flujo por objeto. Una instancia con estado guarda la memoria de una señal; pasarle dos flujos intercalados corrompe ambos. Crea un objeto de filtro por flujo: el coste de diseño se paga una vez al construir, no por bloque.

Patrón de sonómetro en tiempo real

El bucle de streaming canónico pondera, obtiene la envolvente e informa bloque a bloque conservando todo el estado entre llamadas:

import numpy as np
from phonometry import metrology

fs, block = 48000, 4800  # bloques de 100 ms
aw = metrology.WeightingFilter(fs, "A", stateful=True)
env = metrology.TimeWeighting(fs, mode="fast")  # la clase es inherentemente stateful

for x in audio_stream(block):            # tu callback de captura
    y = env.process(aw.filter(x))
    spl = 10 * np.log10(y[..., -1] / (2e-5) ** 2)  # LAF instantáneo
    display(spl)

Restricciones del modo con estado

Opción	Comportamiento con estado	Motivo
detrend	debe ser False	El detrending por bloque crea discontinuidades en las fronteras
resample	debe ser False	El remuestreador no conserva estado
zero_phase	no soportado	El filtrado bidireccional necesita la señal completa
high_accuracy (ponderación)	por defecto se resuelve a False (el diseño bilineal clásico, consulta Ponderación frecuencial); pasar True explícito lanza ValueError	El remuestreo polifásico interno es incompatible con bloques
steady_ic	opcional	Arranca los filtros en el régimen permanente de la respuesta al escalón

Qué cubre esta guía

Cubierto. La IEC 61260-1:2014 y la IEC 61672-1:2013 exactamente en la medida en que ya las implementan Bancos de filtros, Ponderación frecuencial y Ponderación temporal: stateful=True en OctaveFilterBank, WeightingFilter y TimeWeighting conserva el estado de sección en forma directa II transpuesta (z1, z2), o el último valor de la envolvente en TimeWeighting, entre fronteras de bloque, de modo que la salida en streaming concatenada es exactamente igual, bit a bit, a una sola pasada sobre la señal completa. Esta página no añade contenido normativo propio; solo demuestra y documenta esa equivalencia.

No cubierto. El filtrado bidireccional zero_phase necesita la señal completa, así que no está soportado en modo con estado; usa la vía offline de Bancos de filtros en su lugar. El diseño high_accuracy de ponderación se resuelve al filtro bilineal clásico en modo con estado (pasar True explícitamente lanza ValueError), porque su etapa de remuestreo polifásico no es compatible con bloques; consulta Ponderación frecuencial para el diseño de alta precisión offline. Los estadísticos de rango como L90 tampoco admiten streaming: transmite la envolvente y calcula los percentiles una vez sobre el resultado conjunto, como describe Niveles integrados y estadísticos.

Véase también

• Referencia de la API: metrology.parametric_filters y metrology.core.

Referencias

• International Electrotechnical Commission. (2013). Electroacoustics — Sound level meters — Part 1: Specifications (IEC 61672-1:2013). Las ponderaciones frecuenciales y temporales en streaming son los mismos diseños que rige esta norma; el estado transportado mantiene válidas en streaming las afirmaciones de clase y tolerancia de las páginas de ponderación frecuencial y temporal.
• International Electrotechnical Commission. (2014). Electroacoustics — Octave-band and fractional-octave-band filters — Part 1: Specifications (IEC 61260-1:2014). El procesado por bloques no añade contenido normativo propio: los filtros de octava y de octava fraccional en streaming son los mismos diseños que rige esta norma, y conservar el estado interno del filtro entre bloques es exactamente lo que hace que la salida concatenada sea idéntica a una pasada única, por lo que toda afirmación de clase y tolerancia de la página de bancos de filtros se mantiene sin cambios en uso streaming.
• Oppenheim, A. V. y Schafer, R. W. (2010). Discrete-time signal processing (3.ª ed.). Pearson. Las estructuras de filtro en forma directa y la recursión de estado que sustentan la ecuación del estado transportado (ISBN 978-0-13-198842-2).
