Correlación, retardo y envolvente

Donde los estimadores espectrales calibrados describen una señal en frecuencia, esta página cubre sus equivalentes en el dominio del tiempo dentro de phonometry.metrology: estimaciones de autocorrelación y correlación cruzada con las tres normalizaciones estándar y sus errores aleatorios de Bendat y Piersol; estimación del retardo (TDE) por el correlador directo, la pendiente de fase del espectro cruzado y la correlación cruzada generalizada (GCC) de Knapp y Carter con las ponderaciones Roth, SCOT, PHAT y de máxima verosimilitud; localización submuestral del pico para retardos y alineación de respuestas al impulso; y la envolvente de Hilbert con fase y frecuencia instantáneas. Los estimadores GCC corren sobre el mismo núcleo de Welch que las densidades espectrales, así que ambas vistas de un par de señales son mutuamente consistentes bin a bin.

1. Estimaciones de correlación

correlation calcula la auto- o la correlación cruzada vía FFT con relleno de ceros para que el producto circular nunca se enrolle (Bendat y Piersol, sección 11.4.2), con el convenio de signos del modelo de retardo del libro: para y(t) = α·x(t-τ0) + n(t) la estimación alcanza su pico en τ = +τ0 (ecuación 5.21). Hay tres normalizaciones disponibles:

• 'biased': las sumas por retardo divididas por N; se atenúa hacia los extremos del registro y queda acotada por [Rxx(0)·Ryy(0)]^1/2;
• 'unbiased': divididas por N-|r| (ecuación 11.96), una estimación insesgada de Rxy(τ) cuya varianza crece hacia los extremos;
• 'coefficient': la función coeficiente de correlación ρxy(τ) = Cxy(τ)/(σx·σy) en [-1, 1] sobre los registros sin media (ecuación 5.16).

import numpy as np
from phonometry import correlation

res = correlation(x, y, fs, normalization="coefficient", max_lag=0.05)
peak = np.argmax(res.values)
print(res.lags[peak], res.values[peak])   # retardo y su coeficiente
res.plot()

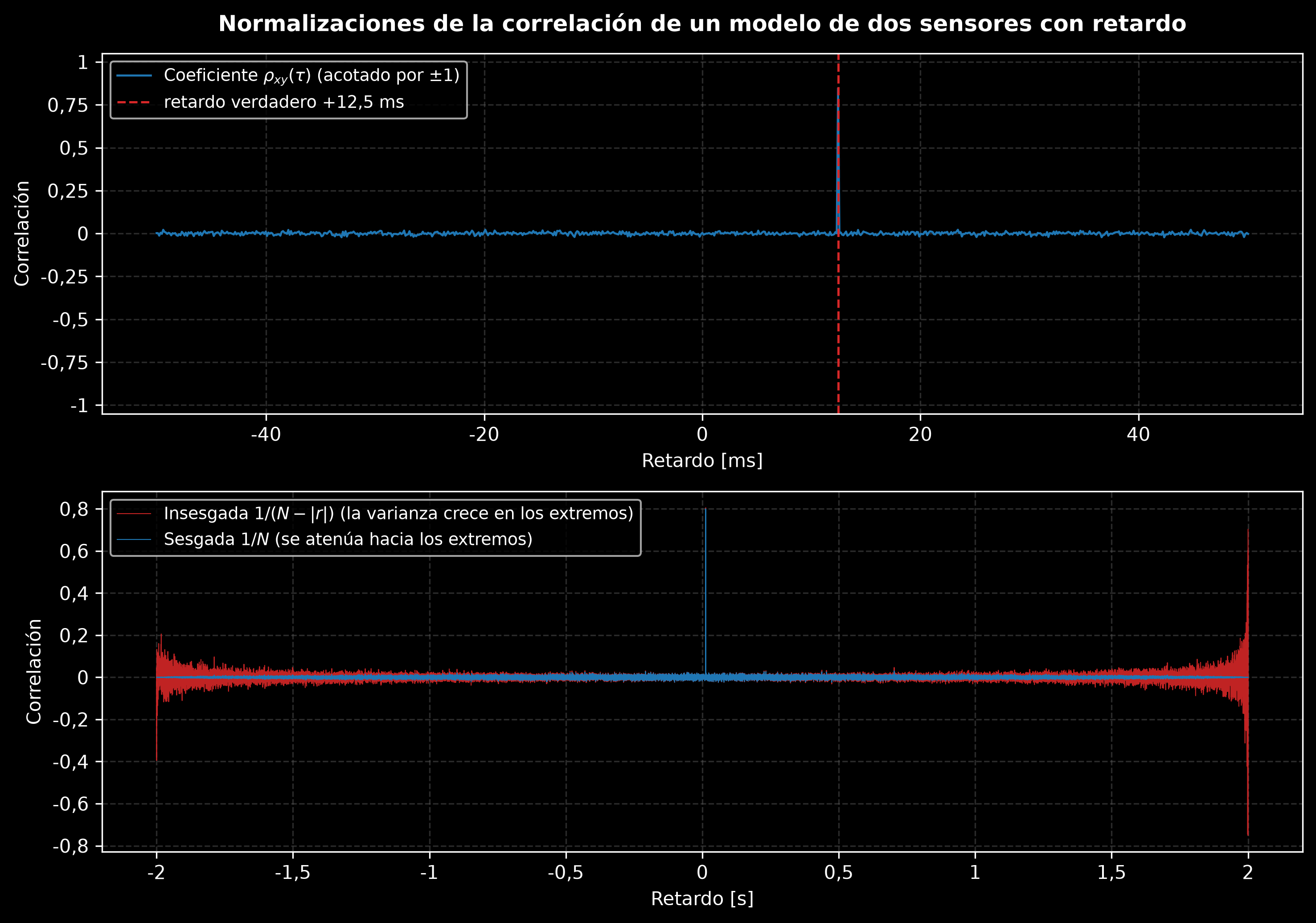

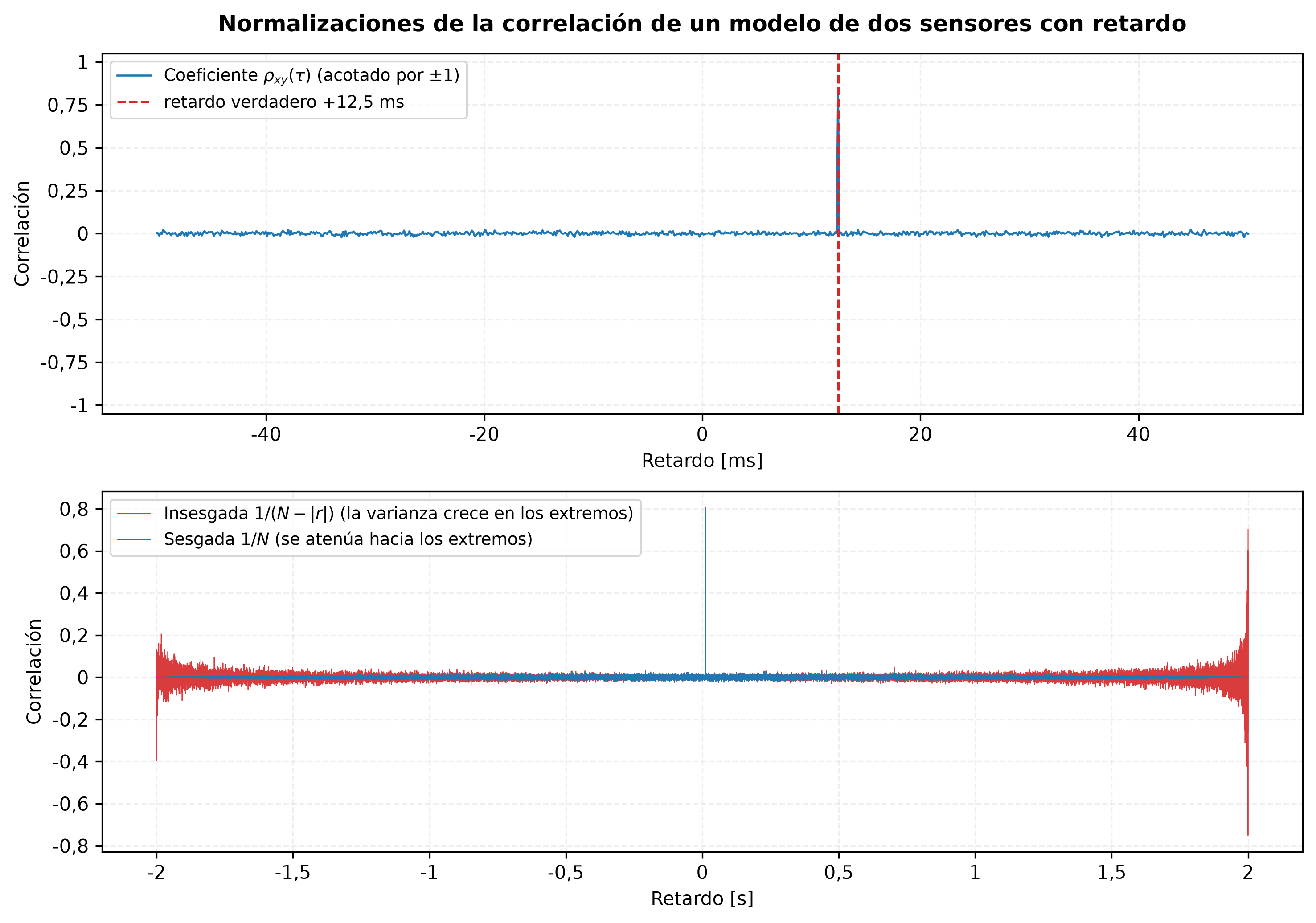

El modelo de dos sensores y(t) = 0,8·x(t−τ0) + n(t) bajo las tres normalizaciones: la función coeficiente está acotada y tiene su pico en +τ0 (arriba); sobre el rango completo de retardos la estimación sesgada se atenúa hacia los extremos mientras que la insesgada paga su insesgadez con una varianza que crece allí (abajo).

Mostrar el código de esta figura

import matplotlib.pyplot as plt
import numpy as np
from phonometry import correlation, noise_signal

fs = 8192.0
delay = 102                                  # 12,45 ms
x = noise_signal(fs, 2.0, seed=4)
interference = noise_signal(fs, 2.0, rms=0.5, seed=5)
y = 0.8 * np.concatenate([np.zeros(delay), x[:-delay]]) + interference

res = correlation(x, y, fs, normalization="coefficient", max_lag=0.05)

# Una línea: la estimación de correlación frente al retardo en segundos:
res.plot(language="es")
plt.show()

# Las tres normalizaciones a mano, con los mismos registros:
biased = correlation(x, y, fs, normalization="biased")
unbiased = correlation(x, y, fs, normalization="unbiased")

fig, (ax_c, ax_n) = plt.subplots(2, 1)
ax_c.plot(1e3 * res.lags, res.values, label="coeficiente")
ax_c.axvline(1e3 * delay / fs, color="r", linestyle="--",
             label="retardo verdadero")
ax_c.set(xlabel="Retardo [ms]", ylabel="Correlación")
ax_n.plot(unbiased.lags, unbiased.values, "r", lw=0.5, label="insesgada")
ax_n.plot(biased.lags, biased.values, lw=0.5, label="sesgada")
ax_n.set(xlabel="Retardo [s]", ylabel="Correlación")
for ax in (ax_c, ax_n):
    ax.legend()
plt.show()

El resultado siempre lleva la función coeficiente junto a la normalización solicitada, porque el coeficiente es lo que necesitan las fórmulas de error. Para datos gaussianos limitados en banda de ancho B observados durante T segundos (ecuaciones 8.109/8.112, válidas para T ≥ 10·|τ| y BT ≥ 5):

$$\epsilon \left[{\hat{R}}_{xy}(\tau )\right]=\frac{{\left[1+{\rho }_{xy}^{-2}(\tau )\right]}^{1/2}}{\sqrt{2BT}},\epsilon \left[{\hat{R}}_{xx}(0)\right]=\frac{1}{\sqrt{BT}}.$$

res.random_error(signal_bandwidth) la evalúa por retardo con el coeficiente medido, y la función independiente correlation_random_error acepta un coeficiente explícito: con ρ = S/√((S+M)(S+N)) = 1/11, B = 100 Hz y T = 5 s reproduce el ε ≈ 0,35 del ejemplo 8.5 del libro, uno de los anclajes fijados de conformidad. Dos formas cerradas anclan el propio estimador en los tests: la autocorrelación de un seno, (A²/2)·cos(2πf0τ), y la autocorrelación sin(2πBτ)/(2πBτ) del ruido blanco limitado en banda (ecuación 8.120).

2. Estimación del retardo

time_delay estima el retardo de y respecto a x en el modelo de dos sensores y(t) = α·x(t-τ0) + n(t) (B&P, sección 5.1.4) por tres vías:

• 'direct': el pico de la función coeficiente de correlación sobre el registro completo;
• 'phase': la pendiente por mínimos cuadrados, ponderada por |Gxy|, de la fase del espectro cruzado (ecuación 5.101b): un retardo puro tiene fase exactamente lineal, así que este estimador resuelve retardos fraccionarios a mejor de 1e-3 muestras sin ninguna interpolación de pico, siempre que la fase desenrollada no sea ambigua (retardos limpios y moderados);
• 'gcc': la correlación cruzada generalizada de Knapp y Carter (1976): el espectro cruzado promediado por Welch se pondera con ψ(f) antes de la transformada inversa, afilando el pico que la autocorrelación de la propia señal ensancharía (su ecuación 9).

Las ponderaciones de la Tabla I de Knapp y Carter, con las condiciones que el artículo asocia a cada una:

weighting	ψ(f)	Comportamiento y condiciones
'none'	1	El correlador simple: la delta en el retardo queda convolucionada con la autocorrelación de la señal; pico ancho con señales coloreadas.
'roth'	1/Gxx	Suprime las bandas donde el primer sensor es ruidoso; aun así ensancha salvo que ese ruido sea espectralmente similar a la señal.
'scot'	1/√(Gxx·Gyy)	Preblanquea ambos canales simétricamente; coincide con Roth cuando los sensores son iguales.
'phat'	`1/	Gxy
'ml'	`γ²/(	Gxy

Mostrar el código de esta figura

import matplotlib.pyplot as plt
import numpy as np
from scipy import signal as sp_signal
from phonometry import noise_signal, time_delay

fs = 8192.0
delay = 20  # muestras
b, a = sp_signal.butter(2, 800.0 / (fs / 2.0))   # señal común coloreada
s = sp_signal.lfilter(b, a, noise_signal(fs, 4.0, color="white", seed=10))
x = s + noise_signal(fs, 4.0, color="white", rms=0.02, seed=11)
y = np.roll(s, delay) + noise_signal(fs, 4.0, color="white", rms=0.02, seed=12)

direct = time_delay(x, y, fs, method="direct", max_delay=0.01)
phat = time_delay(x, y, fs, method="gcc", weighting="phat",
                  nperseg=2048, max_delay=0.01)

fig, ax = plt.subplots(figsize=(10, 6))
ax.plot(1e3 * direct.lags,
        direct.correlation / np.max(np.abs(direct.correlation)),
        label="Correlación cruzada directa")
ax.plot(1e3 * phat.lags, phat.correlation, label="GCC-PHAT")
ax.axvline(1e3 * delay / fs, ls="--", color="k", label="Retardo verdadero")
ax.set_xlabel("Retardo [ms]")
ax.set_ylabel("Correlación normalizada")
ax.legend()
plt.show()

Los métodos de pico de correlación refinan el pico muestral con interpolación parabólica de tres puntos, opcionalmente tras un sobremuestreo local limitado en banda (upsample=16 remuestrea una ventana alrededor del pico dieciséis veces antes de la parábola). La precisión submuestral presupone que el pico está sobremuestreado, es decir, que las señales están limitadas en banda por debajo de Nyquist; en un par limitado a 0,4·fs los tests fijan el error alcanzable en ≲0,1 muestras con la parábola sola y ≲2e-3 muestras con upsample=16. Para la GCC el retardo debe caber en medio segmento de Welch; aumenta nperseg para retardos largos.

Con signal_bandwidth dado, el resultado también lleva la incertidumbre de localización del pico de la ecuación 8.129 de B&P y su intervalo ±2σ (ecuación 8.130):

$$\sigma ({\hat{\tau }}_0)\approx {\left(\frac{3}{4}\right)}^{1/4}\frac{\sqrt{\epsilon [{\hat{R}}_{xy}({\tau }_0)]}}{\pi B}.$$

from phonometry import time_delay

res = time_delay(x, y, fs, method="gcc", weighting="ml",
                 nperseg=2048, upsample=16, signal_bandwidth=1000.0)
print(res.delay, res.delay_samples)     # segundos y muestras fraccionarias
print(res.delay_std, res.delay_interval)  # sigma de la ec. 8.129, +/-2 sigma
res.plot()                              # correlación con el retardo marcado

La fórmula modela el pico de la función de correlación continua, así que trata el intervalo como una cota conservadora de orden de magnitud: el Monte Carlo con semilla de la batería de tests observa la dispersión real por debajo de la predicción.

3. Retardo y alineación de respuestas al impulso

La correlación cruzada de una respuesta al impulso con un impulso unidad ideal es la propia RI, así que la localización submuestral del pico de su magnitud es su tiempo de llegada. impulse_response_delay aplica exactamente el mismo refinamiento que el pico de la TDE (sobremuestreo local limitado en banda, ×8 por defecto, más la parábola), y con una RI de reference mide el retardo entre el par a partir de su correlación cruzada sobre el registro completo (los transitorios de un solo disparo no son registros estacionarios, así que se usa el correlador directo en lugar de la GCC promediada por Welch):

from phonometry import align_impulse_responses, impulse_response_delay

t_arrival = impulse_response_delay(ir, fs)              # segundos desde t = 0
dt = impulse_response_delay(ir_b, fs, reference=ir_a)   # retardo del par

res = align_impulse_responses(ir_b, ir_a, fs)  # elimina el retardo estimado
res.plot()                       # superposición referencia frente a alineada

Una RI medida con un retardo fraccionario de 7,37 muestras (trazos) se alinea de vuelta sobre su referencia: el desplazamiento de banda limitada elimina las 7,36 muestras estimadas y la traza alineada (puntos) cae sobre la referencia.

Mostrar el código de esta figura

import matplotlib.pyplot as plt
import numpy as np
from scipy import signal as sp_signal
from phonometry import align_impulse_responses, fractional_delay

fs = 48000.0
t = np.arange(int(0.03 * fs)) / fs
rng = np.random.default_rng(6)
# Pulso de referencia de banda limitada: salva gaussiana de 2 kHz en 5 ms.
ir_a = sp_signal.gausspulse(t - 0.005, fc=2000.0, bw=0.5)
ir_b = fractional_delay(ir_a, 7.37)[: ir_a.size]
ir_b += 0.005 * rng.standard_normal(ir_a.size)

res = align_impulse_responses(ir_b, ir_a, fs)

# Una línea: referencia y RI alineada superpuestas:
res.plot(language="es")
plt.show()

# A mano, desde los campos que lleva el resultado:
t_ms = 1e3 * t
fig, ax = plt.subplots()
ax.plot(t_ms, res.reference, lw=1.6, label="RI de referencia")
ax.plot(t_ms, ir_b, "0.5", lw=1.0, linestyle="--", label="RI medida")
ax.plot(t_ms, res.aligned[: t.size], "r:", label="RI alineada")
ax.set(xlabel="Tiempo [ms]", ylabel="Amplitud",
       title=f"retardo eliminado: {res.delay_samples:.2f} muestras")
ax.legend()
plt.show()

align_impulse_responses elimina el retardo estimado con un desplazamiento fraccionario exacto limitado en banda (una rampa de fase en el dominio de la frecuencia sobre un registro con relleno de ceros, así que nada se enrolla): la herramienta para promediar conjuntos de RI o comparar mediciones tomadas a distancias ligeramente distintas. Los tests sintéticos de retardo fraccionario documentan la precisión alcanzable sobre un pulso suave limitado en banda: en torno a 1e-2 muestras con la parábola sola, 1e-3 con el upsample=8 por defecto y por debajo de 1e-5 a ×32.

4. Envolvente de Hilbert y frecuencia instantánea

envelope construye la señal analítica z(t) = x(t) + j·x̃(t) mediante la construcción de espectro unilateral que recomiendan Bendat y Piersol (ecuación 13.25) y devuelve las tres magnitudes del capítulo 13 sobre un mismo eje temporal:

$$A(t)={\left[x^2(t)+{\tilde{x}}^2(t)\right]}^{1/2},\theta (t)=\arctan \frac{\tilde{x}(t)}{x(t)},f(t)=\frac{1}{2\pi }\frac{d\theta }{dt}.$$

Para una portadora modulada en amplitud u(t)·cos(2πf0t) la envolvente recupera u(t) exactamente (ecuación 13.27): la batería de conformidad fija la envolvente AM recuperada y el par cos → sin de la Tabla 13.1 al nivel de 1e-9, y la frecuencia instantánea de un barrido sigue su rampa.

from phonometry import envelope

res = envelope(x, fs)
print(res.envelope, res.instantaneous_frequency)
res.plot()               # señal + envolvente, frecuencia instantánea

slow = envelope(x, fs, decimation_factor=32)   # con antialias, fs/32

Las magnitudes de Hilbert de un modo de 250 Hz golpeado: la envolvente traza el decaimiento exponencial (arriba), y la frecuencia instantánea se asienta sobre la portadora mientras el modo domina, temblando a medida que la señal se hunde en el suelo de ruido (abajo, diezmado ×8 con antialias).

Mostrar el código de esta figura

import matplotlib.pyplot as plt
import numpy as np
from phonometry import envelope

fs = 8192.0
t = np.arange(int(0.4 * fs)) / fs
rng = np.random.default_rng(7)
x = np.exp(-t / 0.1) * np.sin(2 * np.pi * 250.0 * t)   # un modo golpeado
x += 0.001 * rng.standard_normal(t.size)

res = envelope(x, fs, decimation_factor=8)

# Una línea: señal + envolvente y la frecuencia instantánea:
res.plot(language="es")
plt.show()

# A mano, desde los campos que lleva el resultado:
fig, (ax_e, ax_f) = plt.subplots(2, 1, sharex=True)
ax_e.plot(t, res.signal, lw=0.6, label="Señal")
ax_e.plot(res.times, res.envelope, "r", lw=1.8, label="Envolvente A(t)")
ax_e.plot(res.times, -res.envelope, "r", lw=1.8)
ax_e.legend()
ax_f.plot(res.times, res.instantaneous_frequency, lw=0.9,
          label="Frecuencia instantánea f(t)")
ax_f.axhline(250.0, color="g", linestyle="--", label="portadora de 250 Hz")
ax_f.set(xlabel="Tiempo [s]", ylabel="Frecuencia [Hz]", ylim=(230, 270))
ax_f.legend()
plt.show()

La envolvente de una señal limitada en banda es a su vez de baja frecuencia, así que el resultado ofrece decimación opcional: un filtro antialias FIR de fase cero por defecto, o submuestreo simple con antialias=False, exactamente el convenio que la cadena de sonoridad/aspereza ECMA-418-2 de phonometry.psychoacoustics aplica internamente tras su paso de banda auditivo (fórmulas 65/119 de la norma), apropiado cuando la entrada ya es de banda estrecha.

Relación con los estimadores espectrales

time_delay (métodos GCC y de fase) corre sobre el mismo núcleo de Welch (ventana, política de solape, calibración sin eliminación de tendencia, valores por defecto de segmento) que cross_spectral_density y los estimadores de respuesta en frecuencia H1/H2, así que una GCC, una coherencia y un espectro cruzado calculados con la misma longitud de segmento coinciden bin a bin; el estimador 'phase' es literalmente la pendiente de la fase del CrossSpectralDensityResult, ponderada como prescribe la ecuación 5.101b.

La envolvente de Hilbert de aquí es la compañera en el tiempo del espectro de la envolvente, que lee las mismas modulaciones como líneas discretas en frecuencia; y la alineación submuestral comparte su núcleo de banda limitada con las herramientas públicas de retardo fraccionario y remuestreo.

Qué cubre esta guía

Cubierto. El capítulo 5, la sección 8.4 y el capítulo 13 de Bendat y Piersol: correlation con las normalizaciones sesgada, insesgada y coeficiente y sus fórmulas de error aleatorio (ecuaciones 8.109/8.112); time_delay con los métodos directo, de pendiente de fase y la correlación cruzada generalizada de Knapp y Carter (1976), incluidas las ponderaciones Roth, SCOT, PHAT y de máxima verosimilitud de su Tabla I; la incertidumbre de localización del pico de la ecuación 8.129; impulse_response_delay y align_impulse_responses; y la envelope de Hilbert con fase y frecuencia instantáneas (capítulo 13).

No cubierto. correlation y time_delay modelan un único retardo de camino común entre exactamente dos sensores (el modelo y(t) = α·x(t-τ0) + n(t) de la ecuación 5.21). Un registro con varias llegadas (multitrayecto, un camino directo más reflexiones) no se separa automáticamente: time_delay y el correlador directo solo informan el mayor pico, la misma limitación que echo_detection señala en el cepstro dentro de Cepstro, ecos y espectro de la envolvente. Estimar retardos entre más de dos sensores, como haría una matriz o un beamformer, implica llamar tú mismo a estas funciones por pares: no hay un solucionador TDOA multisensor incorporado.
