Simulación de ondas FDTD 2D

Referencias: Attenborough y Van Renterghem 2021 Kuttruff 2016 Williams 1999 Jiménez et al. 2017

La mayor parte de phonometry predice un número: un nivel, un tiempo de reverberación, una pérdida por transmisión. El dominio simulation calcula el propio campo de ondas: fdtd_simulation integra las ecuaciones acústicas lineales sobre una malla 2D con el método de diferencias finitas en el dominio del tiempo (FDTD), de modo que la reflexión, la difracción, la interferencia, la refracción en medios inhomogéneos y el comportamiento modal emergen de primeros principios en lugar de modelarse término a término. La implementación sigue la formulación de referencia para sonido en exteriores de Attenborough y Van Renterghem, Predicting Outdoor Sound (2.ª ed., CRC Press 2021), capítulo 4: el esquema presión-velocidad escalonado en espacio y en tiempo (Ecs. 4.11-4.12), la condición de estabilidad de Courant (Ecs. 4.13-4.14), los contornos rígidos como velocidad normal nula en la cara (Ec. 4.32) y el contorno de impedancia real independiente de la frecuencia (Ecs. 4.33-4.35).

El esquema es determinista por diseño: aritmética float64, sin números aleatorios y avance numpy monohilo, de modo que las mismas entradas producen salidas idénticas bit a bit en la misma plataforma. Es el motor de las animaciones FDTD de esta documentación, elevado a API pública con fuentes, sondas de presión, obstáculos rasterizados, condiciones de contorno por lado y un objeto de resultado congelado.

Aquí tienes una de esas animaciones, y es un anuncio honesto de lo que construye el resto de la página. En ella no hay nada dibujado: la columnata es una obstacle_mask booleana de círculos rasterizados y el frente de onda es un único paquete de onda plana unidireccional con una envolvente gaussiana de una longitud de onda de ancho, lanzado en $x = 0, 30$ m dentro de una sala de 4 m × 1 m de paredes rígidas cuyos dos extremos absorben mediante esponjas ocultas fuera del encuadre. La portadora es de 800 Hz, así que la longitud de onda es de 42,9 cm y las columnas de 10 a 17 cm son aproximadamente de un cuarto a dos quintos de ella: el régimen en el que un cilindro rígido a la vez proyecta una sombra legible y rerradia con fuerza, que es la razón por la que la cola que llena la sala está estructurada y no es ruido. Esa cola es dispersión múltiple determinista: es el aspecto que tiene un campo difuso antes de hacer ninguna hipótesis estadística sobre él. La malla es el ejemplo resuelto de la regla que deduce la sección 6: el hueco más estrecho de esta disposición es de 6,6 cm entre una columna y una pared, así que $Δ x = min (apertura m \overset{a}{ˊ} s peque \overset{n}{˜} a /4, λ /8)$ permite hasta 1,6 cm, y el clip corre a 2,5 mm porque un banner necesita la definición.

Descargar la animación (WebM)

Flujo desde la definición del dominio (mapas de velocidad del sonido y densidad con el paso de malla dx) y la geometría (máscara de obstáculos y condiciones de contorno por lado), pasando por las fuentes inyectadas en celdas, la actualización leapfrog en malla escalonada de velocidad y presión y la condición de estabilidad de Courant, hasta el FDTDResult congelado con historias de sonda, instantáneas del campo y un método plot

1. El esquema: una ecuación de onda sobre una malla

En un medio en reposo, las ecuaciones linealizadas de la dinámica de fluidos se reducen a un sistema de primer orden en la presión acústica $p$ y la velocidad de partícula $v$ (Attenborough y Van Renterghem, Ecs. 4.3-4.4):

\frac{\partial p}{\partial t} + ρ c^{2} \nabla \cdot v = 0, \frac{\partial v}{\partial t} + \frac{1}{ρ} \nabla p = 0.

FDTD discretiza ambas sobre una malla escalonada (el análogo acústico de la celda de Yee): la presión vive en los centros de celda y cada componente de velocidad en las caras, a media celda, y los dos campos avanzan en leapfrog, medio paso temporal desfasados (Ecs. 4.11-4.12). Evaluar cada gradiente espacial exactamente donde lo necesita el otro campo cuadruplica la precisión frente a una malla colocalizada (Ec. 4.9 frente a 4.10) y permite actualizaciones in situ. Como solo se almacenan las caras interiores, el borde del dominio es una pared perfectamente rígida (velocidad normal nula, Ec. 4.32) salvo que se pida otro contorno.

El esquema explícito solo es estable mientras un frente de onda cruce como mucho una celda por paso temporal. Con celdas cuadradas, el número de Courant (Ec. 4.13) es

CN = c Δ t \frac{1}{Δ x ^{2}} + \frac{1}{Δ y ^{2}} = \frac{c Δ t 2}{Δ x} \leq 1,

y fdtd_simulation deriva el paso temporal del parámetro cfl (este $CN$ , por defecto 0,6) y de la mayor velocidad del sonido del mapa. El esquema solo es condicionalmente estable: con $CN \leq 1$ la actualización ni crea ni destruye energía, y por encima del límite todo modo de longitud de onda próxima a la escala de la malla crece exponencialmente, así que la ejecución llega a inf en unos pocos centenares de pasos en vez de degradarse con suavidad (Ec. 4.14). Por eso fdtd_simulation rechaza cualquier cfl fuera de $(0, 1)$ en lugar de dejar que la ejecución arranque. La sección 6 usa además un número de Courant por eje, $S = c Δ t /Δ x = CN / 2$ , en la relación de dispersión; los dos no son el mismo número, y el cfl = 0.6 por defecto significa $S = 0, 424$ .

from phonometry import simulation

# Un dominio de aire de 3.0 x 2.0 m: 300 x 200 celdas de 1 cm.
res = simulation.fdtd_simulation(
    343.0,             # c: velocidad del sonido [m/s], escalar o mapa sobre la malla
    0.01,              # dx: tamaño de celda cuadrada [m]
    2.0e-3,            # duration: tiempo simulado [s] (dt se deriva, no se da)
    shape=(200, 300),  # (ny, nx) celdas -> un dominio de 2.0 x 3.0 m
    sources=[simulation.GaussianPulse(ix=60, iy=100, width=3.0e-4)],
    probes=[(200, 100)],
)
print(res.size)                  # (3.0, 2.0)  metros
print(round(res.dt * 1e6, 2))    # 12.37  microsegundos (CN = 0.6)
res.plot()                       # historias de presión en las sondas (figura de la sección 5)

El paso temporal no es una entrada. Sale de cfl y de la mayor velocidad del sonido del mapa, y res.dt informa del valor que se usó: por eso la duración se da en segundos de tiempo simulado y nunca en pasos.

La malla es de índices: la celda (ix, iy) tiene su centro en ((ix + 0.5) * dx, (iy + 0.5) * dx) metros, con las filas dibujadas hacia abajo (la convención de imshow), de modo que una posición en metros se convierte con ix = round(x / dx - 0.5).

2. Fuentes, sondas, obstáculos y contornos

Tres tipos de fuente inyectan una fuente blanda (una contribución de presión aditiva que no dispersa las ondas que pasan) en una celda de la malla: GaussianPulse (un pulso de banda ancha con semianchura temporal width), CWSource (un tono sinusoidal con rampa de coseno alzado para que su arranque no salpique el campo con un transitorio de banda ancha) y SignalSource (una forma de onda muestreada arbitraria, interpolada linealmente sobre los pasos temporales de la simulación). Las sondas registran la presión en su celda en cada paso temporal dentro del resultado.

Ondas planas «desde el infinito». Una fuente puntual en 2D es en realidad una fuente lineal, así que un difusor o una barrera se interrogan mejor con un frente plano. Dos herramientas lo cubren, cada una unidireccional por su propio mecanismo:

sim.add_plane_wave(direction, center=..., width=..., wavelength=...) superpone un paquete gaussiano (opcionalmente con portadora sinusoidal) como condición inicial viajando hacia "down", "up", "left" o "right"; la velocidad consistente con el leapfrog escrita medio paso atrás es lo que la hace unidireccional, y tras el frente la energía residual queda al nivel del ruido numérico. Es lo que usa la animación de difusión del QRD.
PlaneWaveSource(direction, waveform, offset=...) registrada con add_source() inyecta una onda plana sostenida sobre una línea de celdas: la presión incidente y la velocidad de la cara adyacente se excitan a la vez, de modo que el campo lanzado es plano en la transversal a precisión de máquina y lo que se dispersa hacia atrás cruza la línea intacto; con una esponja configurada detrás queda absorbido.

from phonometry.simulation import FDTD2D, CWSource, PlaneWaveSource

sim = FDTD2D(343.0, 0.01, shape=(160, 80), sponge_width=20,
             sponge_sides=("top", "bottom"))
tone = CWSource(0, 0, frequency=1000.0)          # reutilizada como forma de onda
sim.add_source(PlaneWaveSource("down", tone.value, offset=22))
# o, para un paquete único: sim.add_plane_wave("down", center=0.4,
#                                              width=0.08, wavelength=0.34)

Las dos afirmaciones cuantitativas de ese punto son medibles, y la figura de abajo las mide sobre exactamente esa escena. «Plano en la transversal a precisión de máquina» es literal: pasado el transitorio de llenado, cada columna del campo asentado lleva el mismo valor float64, así que la mayor diferencia a lo ancho de una fila es 0.0 y no simplemente pequeña. «Unidireccional» no lo es: la línea de inyección deja escapar un poco hacia atrás, y lo que queda detrás solo es pequeño porque ahí está la esponja para comérselo: 1,4 × 10⁻⁴ de la energía del campo, es decir −38,4 dB, se queda en las 20 filas de esponja de detrás de la línea, pero justo detrás de la línea la presión está apenas unos 26 dB por debajo de la onda que avanza. Aleja la línea de su esponja, u olvídate de la esponja, y esos 26 dB son lo que se te viene de vuelta.

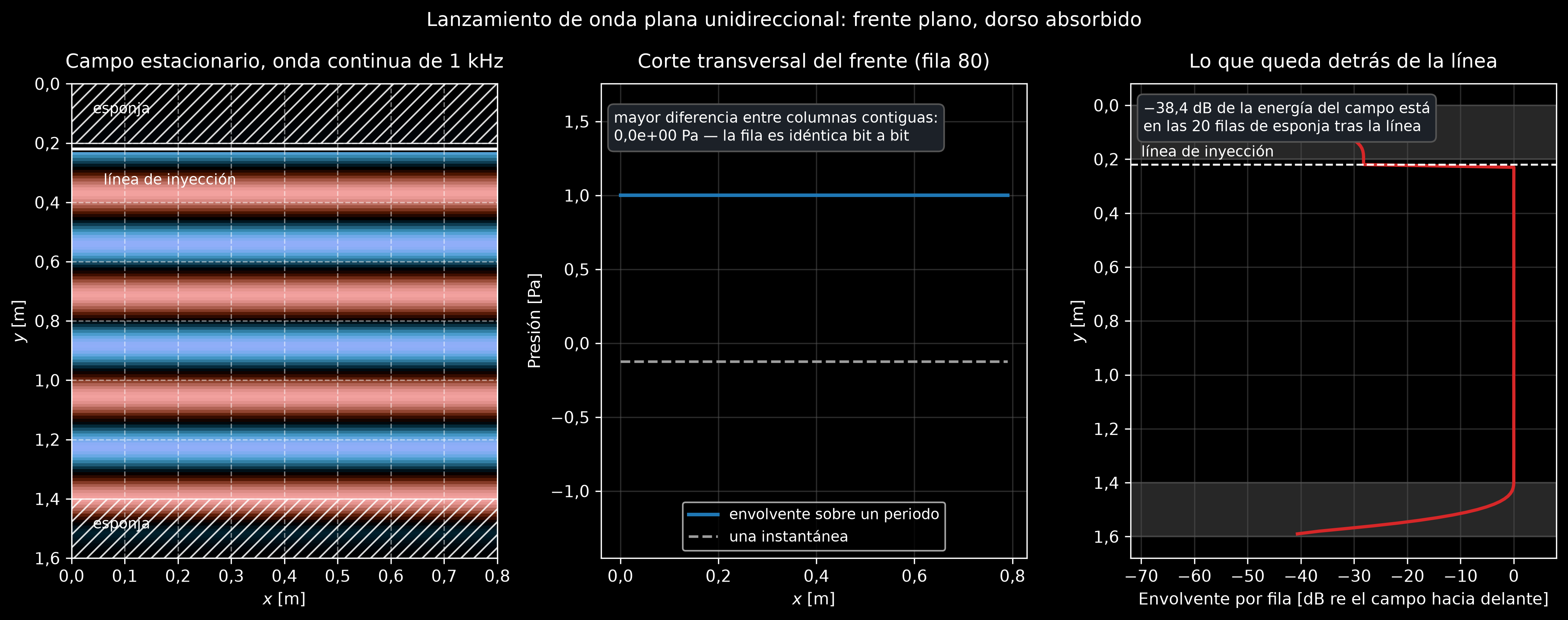

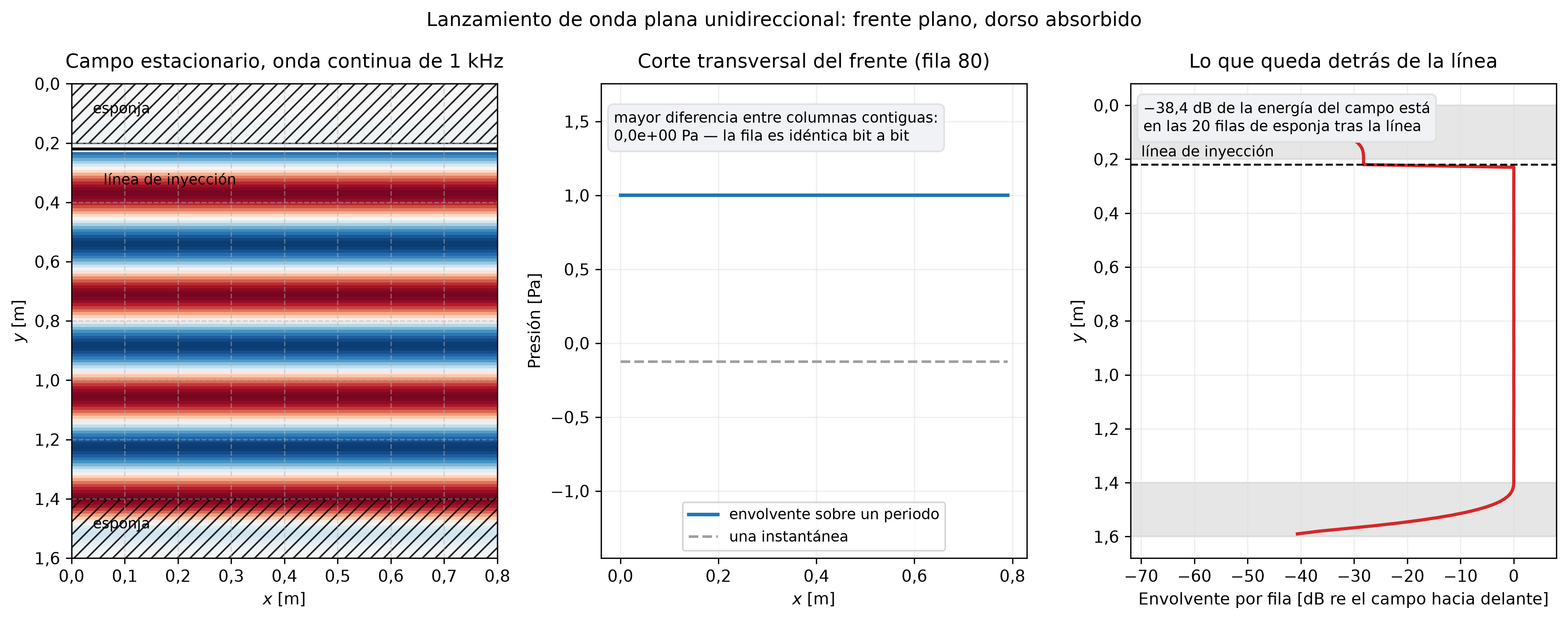

Tres paneles de un lanzador unidireccional de onda plana. Izquierda: el campo de presión asentado de una onda continua de 1 kilohercio en un dominio de 0,8 por 1,6 metros, con la línea de inyección marcada cerca de la parte superior, bandas de esponja rayadas a lo largo de los bordes superior e inferior, y frentes de onda horizontales planos que llenan toda la región de avance. Centro: un corte transversal del frente, una línea perfectamente plana con la dispersión de pico a pico anotada como cero. Derecha: el nivel de cada fila respecto al campo que avanza, plano en 0 decibelios por delante de la línea, con una caída de unos 26 decibelios justo detrás de ella y por debajo de menos 60 decibelios al atravesar la esponja.

Qué aspecto tiene un lanzador unidireccional bien configurado: el frente es plano hasta el último bit de un float64 (centro), el campo que avanza mantiene amplitud unidad, y el residuo de detrás de la línea de inyección arranca 26 dB por debajo y queda enterrado por la esponja que lleva ese lado (derecha). La esponja no es un remate opcional: sin ella el residuo del reverso se refleja en el borde superior y vuelve a atravesar la medición.

Mostrar el código de esta figura

import numpy as np
import matplotlib.pyplot as plt

# `FDTD2D`, `CWSource` y `PlaneWaveSource` son los nombres importados arriba.
sim = FDTD2D(343.0, 0.01, shape=(160, 80), sponge_width=20,
             sponge_sides=("top", "bottom"))
sim.add_source(PlaneWaveSource(
    "down", CWSource(0, 0, frequency=1000.0).value, offset=22))
sim.run(700)                                   # rampa + llenado + unos periodos

body = sim.p[60:140, :]
print(float(np.abs(np.diff(body, axis=1)).max()))     # 0.0  exactamente plano
back = float((sim.p[:20, :] ** 2).sum()) / float((sim.p ** 2).sum())
print(round(10 * np.log10(back), 1))                  # -38.4  dB de energía

rms = np.sqrt((sim.p ** 2).mean(axis=1))
fig, (ax_f, ax_t, ax_l) = plt.subplots(1, 3, figsize=(13.5, 5.0))
ax_f.imshow(sim.p, cmap="RdBu_r", vmin=-1.05, vmax=1.05)
ax_t.plot(sim.p[80, :])                               # corte transversal
ax_l.plot(20 * np.log10(rms / rms[60:140].mean()), np.arange(160))
plt.show()

La geometría se rasteriza: obstacle_mask marca celdas rígidas, y toda cara en contacto con una celda marcada se cierra (de nuevo la Ec. 4.32), así que paredes, barreras y dispersores de cualquier forma son simples arrays booleanos. Una cara está abierta o cerrada, sin nada intermedio, así que una superficie que corre a lo largo de un eje de la malla queda representada exactamente y cualquier otra se convierte en una escalera cuyos peldaños miden una celda. Esos peldaños dispersan energía que la superficie real no dispersa, desplazan la superficie efectiva hasta media celda y, como el error es una fracción fija de celda y no de longitud de onda, no se encoge al alargarse la onda. Es peor a incidencia rasante y en lo alto de la banda resuelta. La regla de trabajo es que un reflector inclinado o curvo necesita una malla más fina de la que pediría por sí sola la regla de dispersión de las diez celdas, con el mismo diagnóstico que para la dispersión: reduce $Δ x$ a la mitad y confirma que el campo dispersado converge en vez de limitarse a cambiar. Por eso el panel mallado de la sección 4 corre a medio milímetro, mucho más fino de lo que exige su longitud de onda de 17 cm: allí la resolución la fija la geometría, no la longitud de onda.

Cada lado del dominio puede llevar su propia condición de contorno:

"rigid" (por defecto): un reflector perfecto, $R = + 1$ .
"absorbing": una capa esponja de absorbing_layer_cells celdas cuya tasa de absorción crece cuadráticamente, emulando un contorno abierto (el precursor sencillo de las capas perfectamente adaptadas de la sección 4.2.3 de Attenborough y Van Renterghem).
una impedancia específica real $Z$ en Pa·s/m (un escalar o un valor por celda de borde): el contorno de reacción local de las Ecs. 4.33-4.35, actualizado implícitamente, con coeficiente de reflexión a incidencia normal $R = (Z - ρ c) / (Z + ρ c)$ ; $Z = ρ c$ es anecoico.

Las dos prestaciones no son intercambiables, y solo una de ellas es blanda. Los cuatro lados del dominio pueden ser rígidos, esponja o una impedancia real de reacción local; todo lo dibujado en obstacle_mask es perfectamente rígido por construcción. Una sala modelada como paredes interiores dentro de un dominio mayor tiene, por tanto, paredes duras hagan lo que hagan los bordes, y no hay forma de darle a una superficie interior un coeficiente de absorción. Dos vías ablandan una superficie: ponerla en un borde del dominio y darle a ese borde una impedancia, o respaldarla con una región con pérdidas mediante el mapa damping de más abajo. Cuando basta con un borde, la conversión desde un coeficiente de absorción objetivo a incidencia normal son dos pasos: la magnitud de la reflexión es $∣ R ∣ = 1 - α$ , y para una impedancia real $Z = ρ c (1 + R) / (1 - R)$ , así que $α = 0, 5$ pide $Z \approx 5, 83 ρ c$ y $α = 0, 9$ alrededor de $1, 92 ρ c$ . La salvedad viene con ello: $R$ solo es exacto a incidencia normal, así que un borde de reacción local absorbe menos cuanto más oblicua es la incidencia, y una sala rodeada de bordes así decae más despacio de lo que sugiere su $α$ nominal.

Pérdidas volumétricas: el mapa damping. damping es una tasa de caída de amplitud $σ$ por celda, en s⁻¹, aplicada a la vez a la presión y a las dos componentes de la velocidad. Como ambos campos decaen juntos, una onda plana dentro de una región uniforme con pérdidas sigue $k = (ω - j σ) / c$ : la amplitud cae exponencialmente en el espacio a $σ / c$ neperios por metro mientras la impedancia característica se mantiene real en $ρ c$ . Eso es un fluido equivalente (misma velocidad del sonido, misma densidad, pérdidas independientes de la frecuencia) y es la única pérdida volumétrica que tiene el esquema, de modo que también es la única manera de hacer que absorba una superficie interior. Dos vías para llegar a un valor. Como sustituto de la absorción de una sala, $σ = 6, 91/ T_{60}$ produce una caída reverberante de $T_{60}$ segundos, así que una caída de 0,5 s son $σ = 13, 8$ s⁻¹. Como probeta, la pérdida por metro son $σ / c$ neperios ( $8, 69 σ / c$ dB/m), y el valor se ajusta hasta que la muestra modelada reproduce una absorción medida. Los dos límites merecen decirse sin rodeos: como la pérdida es independiente de la frecuencia y la impedancia se mantiene real, esto no es un modelo de Delany-Bazley ni de Johnson-Champoux-Allard y no reproducirá la dependencia con la frecuencia de un absorbente real; y FDTD2D acepta un escalar o un mapa (ny, nx), mientras que la función de conveniencia fdtd_simulation solo admite un escalar, así que un absorbente región a región hay que construirlo sobre el motor.

import numpy as np

# Un conducto con pérdidas de tres filas: la caída por metro es todo el
# modelo. (`simulation` es el nombre que importó la sección 1.)
sigma = 200.0                                     # tasa de caída de amplitud [1/s]
lossy = simulation.FDTD2D(343.0, 0.01, shape=(3, 900), damping=sigma)
x = (np.arange(900) + 0.5) * 0.01
lossy.p[:] = np.exp(-(((x - 1.0) / 0.15) ** 2))[None, :]
peaks = []
for _ in range(round(0.020 / lossy.dt)):
    lossy.step()
    peaks.append((lossy.p[1, 200], lossy.p[1, 500]))
peaks = np.abs(np.asarray(peaks))
print(round(float(peaks[:, 1].max() / peaks[:, 0].max()), 3))  # 0.173
print(round(float(np.exp(-sigma * 3.0 / 343.0)), 3))           # 0.174 exacto
print(round(8.686 * sigma / 343.0, 2))         # 5.06 dB por metro
print(round(6.91 / 13.82, 2))                  # 0.5 s de T60 con sigma = 13.82

La vía calibrada está al final de esta sección: la guía del tubo de impedancia excita este mismo esquema con un mapa damping y pasa el resultado por la reducción de ISO 10534-2, de modo que la absorción de la muestra modelada sale de una medición virtual y no del valor que entró.

El motor de avance FDTD2D también es público: expone step(), run(), los arrays del campo y la energía, para quien necesite acceso fotograma a fotograma (las animaciones de la documentación lo usan directamente). Un pulso plano lanzado por un conducto contra un borde de impedancia reproduce el coeficiente de reflexión de libro:

import numpy as np
from phonometry import simulation

rho, c, dx = 1.2, 343.0, 0.01
sim = simulation.FDTD2D(c, dx, rho=rho, shape=(3, 1200),
                        edge_impedance={"right": 3.0 * rho * c})
x = (np.arange(1200) + 0.5) * dx
sim.p[:] = np.exp(-(((x - 6.0) / 0.15) ** 2))[None, :]   # pulso plano

trace = []
for _ in range(int(round(0.032 / sim.dt))):
    sim.step()
    trace.append(sim.p[1, 900])
trace = np.asarray(trace)
t = (np.arange(trace.size) + 1) * sim.dt
t_return = 6.0 / c + 3.0 / c        # vía la pared, de vuelta a x = 9 m
incident = trace[t < t_return - 0.001].max()
echo = trace[t > t_return]
print(round(float(echo[np.abs(echo).argmax()] / incident), 2))  # 0.5
# (Z - rho c)/(Z + rho c) = (3 - 1)/(3 + 1) = +0.5

Antes de gastar un solo paso de tiempo, sim.plot_geometry() dibuja el dominio configurado: bordes, esponjas, obstáculos, fuentes y las sondas que piensas registrar. Pillar una esponja en el lado equivocado o una sonda mal colocada cuesta segundos aquí y una ejecución entera después.

Dibujo de configuración de un dominio FDTD de 4,5 por 3 metros antes de cualquier paso de tiempo: capas de esponja azul pálido a lo largo de los bordes izquierdo y derecho, un borde de impedancia naranja a lo largo del borde superior, un obstáculo rectangular gris justo a la izquierda del centro, la estrella de la fuente en (0.5, 1.5) y dos círculos de sonda en (3, 1.5) y (4, 2), con una leyenda que nombra la capa de esponja, el borde de impedancia, el borde rígido, la fuente y la sonda

Todo lo que la simulación verá, antes de correrla: las capas de esponja se comen los contornos izquierdo y derecho, el borde superior lleva la impedancia anecoica $ρ c$ , el borde inferior sin tratar queda rígido, y las dos sondas quedan libres del obstáculo y de las esponjas.

Mostrar el código de esta figura

import numpy as np
import matplotlib.pyplot as plt
from phonometry import simulation

mask = np.zeros((60, 90), dtype=bool)
mask[25:35, 40:44] = True
sim = simulation.FDTD2D(343.0, 0.05, shape=(60, 90), sponge_width=8,
                        sponge_sides=("left", "right"),
                        edge_impedance={"top": 413.0}, obstacle_mask=mask)
sim.add_source(simulation.GaussianPulse(10, 30, width=1e-3))

# Comprueba el dominio antes de correrlo: aún no se ha dado ningún paso.
sim.plot_geometry(probes=[(3.0, 1.5), (4.0, 2.0)], language="es")
plt.show()

Comprobaciones de que una ejecución es utilizable

plot_geometry pilla una escena mal construida. Estas seis pillan una ejecución mal calculada, y cada una de ellas es una línea o dos:

La energía no debe crecer con el tiempo. FDTD2D.energy() devuelve la energía total del campo en julios por metro de profundidad. Sube mientras la fuente inyecta y luego se asienta en una meseta, con una fluctuación de en torno al 1 % porque la presión y la velocidad están separadas medio paso temporal; en un dominio cerrado sin pérdidas la meseta es plana, y con una esponja o un mapa damping decae. Un total que sube después de apagar la fuente es energía que se está creando, y la ejecución no sirve por verosímil que parezca la instantánea.
np.isfinite(sim.p).all() pilla una divergencia antes de que envenene una FFT en silencio: en cuanto una sola celda es inf, todo espectro sacado de ese registro es nan y el gráfico sale vacío en vez de salir mal.
Ninguna sonda dentro de una esponja, de un obstáculo o de una celda de fuente. Las tres leen algo que no es el campo: una celda de obstáculo vale exactamente 0.0 durante toda la ejecución, una celda de esponja lee el campo ya atenuado camino de la salida, y una celda de fuente blanda lee sobre todo la inyección; en la escena de la barrera de la sección 5, una sonda sobre la celda de la fuente marca un pico 6,7 veces mayor que la sonda A, a 0,4 m, y una sonda dentro de la barrera lee exactamente 0.0 durante toda la ejecución.
Aplica la regla de las diez celdas con la velocidad del sonido más baja del mapa, a la frecuencia más alta que el análisis vaya a usar de verdad, no con el valor del aire ni con la frecuencia más alta que la fuente excite por casualidad (la sección 3 dimensiona ambas).
Vuelve a ejecutar con la mitad de tamaño de celda y confirma que la respuesta se mueve menos que la tolerancia que necesita tu afirmación. El esquema es de segundo orden, así que una magnitud limitada por la dispersión debería moverse unas cuatro veces menos al partir por la mitad el paso de malla; una magnitud que se mueve otro tanto está limitada por otra cosa: el escalonado de arriba, o la longitud del registro.
En una escena que se pretende anecoica, ejecútala una vez sin el dispersor y comprueba que el residuo queda por debajo del nivel que piensas dar. Esa resta es exactamente lo que automatiza ContourPhasors.subtract() en la sección 4, y lo que hace la medición de absorción in situ de ISO 13472-1 sobre una carretera real.

Un dominio de tres filas con paredes rígidas es un tubo de onda plana, y con el mapa de damping por celda una muestra porosa se convierte en un fluido equivalente, lo que convierte a la propia simulación en una probeta medible: la guía del tubo de impedancia ejecuta las mediciones ISO 10534-2 y ASTM E2611 de forma virtual sobre exactamente ese dominio, animaciones incluidas, y recupera la absorción y la pérdida por transmisión analíticas de la muestra modelada con las propias cadenas de reducción de la biblioteca (los contrastes de tests/simulation lo ejecutan en cada commit).

3. Dimensionar una ejecución

La sección 6 deduce la única regla que da la mayoría de los textos de FDTD (diez celdas por longitud de onda más corta) y esa regla decide solo $Δ x$ . Otros cuatro números deciden si la ejecución dice algo en absoluto: el ancho de banda de la fuente, la duración de la ejecución, el grosor de la esponja y, para una medición en régimen estacionario, el transitorio que se tira antes de la ventana DFT que se conserva. Cada uno tiene su regla, y cada uno falla en silencio cuando está mal.

Ancho de banda de la fuente. Un GaussianPulse de semianchura width es $s (t) = A e^{- ((t - t_{0}) / width)^{2}}$ , cuyo espectro de magnitud es $e^{- (π f width)^{2}}$ : queda 20 dB por debajo en $f = 0, 483/ width$ y 40 dB por debajo en $0, 683/ width$ . Trabaja en la dirección del lector: elige $f_{max}$ , saca de ahí $Δ x$ , y toma después $width \geq 0, 5/ f_{max}$ ; así el pulso está al menos 20 dB por debajo donde la malla deja de resolver. De forma equivalente, en términos de la malla, $width \geq 4, 83 Δ x / c_{min}$ , que con $Δ x = 1$ cm en aire son $1, 4 \times 1 0^{- 4}$ s, y es la razón por la que los ejemplos de aquí usan $3 \times 1 0^{- 4}$ s, excitando hasta unos 1,6 kHz dentro de los 3,4 kHz que la malla resuelve. La energía por encima de $f_{max}$ no es un error en sí misma; simplemente viaja a la velocidad equivocada y vuelve como una cola de rizado detrás del pulso. La ejecución en caja rígida de la sección 6 lee un modo a 299 Hz sobre una malla cuyo límite de diez celdas está en 1,7 kHz, así que su pulso más estrecho de $2 \times 1 0^{- 4}$ s no le cuesta nada. Para un estudio a una sola frecuencia, CWSource esquiva la cuestión por completo.

Duración. La fijan tres cosas, y manda la mayor. Geometría: como mínimo el tiempo de cruce del dominio $L_{x}^{2} + L_{y}^{2} / c$ , más un viaje de ida y vuelta al reflector por cada eco que importe. Decaimiento: lo bastante larga para que el rasgo se vea por encima de lo que aún resuena. Espectro: una FFT de sonda resuelve $1/ T$ , así que separar dos modos que distan 3 Hz cuesta un tercio de segundo de registro por fina que sea la malla, que es exactamente por lo que la ejecución de modos de sala de abajo dura 0,35 s y la de la barrera 9 ms.

Grosor de la esponja. La capa hace crecer cuadráticamente una tasa de absorción $σ$ desde cero en su cara interior hasta un máximo en el borde exterior. Como $σ$ hace decaer a la vez la presión y la velocidad, la impedancia característica dentro de ella se mantiene en $ρ c$ y una región con pérdidas uniforme no reflejaría nada; todo lo que vuelve lo refleja el gradiente. Eso convierte la regla en una regla en celdas, no en longitudes de onda, y merece la pena ver la medición, tomada a incidencia normal sobre un conducto de onda plana:

`sponge_width`	5	10	20	40	60
eco/incidente a 1 kHz	−36 dB	−49 dB	−62 dB	−76 dB	−85 dB
eco/incidente a 125 Hz	—	—	−61 dB	—	—

Una capa de 20 celdas devuelve −61 dB a 125 Hz, donde mide 0,07 longitudes de onda de grosor, y −64 dB a 2 kHz, donde mide 1,2 longitudes de onda: el residuo es plano dentro de 3 dB sobre un margen de frecuencias de 16:1. Veinte celdas son un buen suelo; cuarenta, generosas. sponge_reflection (por defecto $1 0^{- 4}$ ) fija la amplitud de ida y vuelta para la que la rampa está diseñada, y no es una promesa: con 20 celdas el residuo medido es de −51 dB para $1 0^{- 2}$ , −62 dB para $1 0^{- 4}$ y −59 dB para $1 0^{- 6}$ , porque un objetivo más agresivo hace la rampa más abrupta y una rampa más abrupta refleja más. El valor por defecto está cerca del óptimo, y la manera de comprar más es el grosor.

Dos cosas que la esponja no hace. La primera, es mucho más débil a incidencia oblicua y rasante, donde una onda que corre a lo largo de la capa atraviesa muy pocas celdas de la rampa por longitud de onda recorrida. Toma esa misma capa de 20 celdas, pon una fuente de pulso 1 m por encima y mide lo que la capa añade a una sonda a la misma altura volviendo a ejecutar con la capa a 5 m y restando: lo que añade es −30 dB respecto a la llegada directa a 27° de la normal, −18 dB a 45°, −10 dB a 60° y −3 dB a 80°, frente a los −62 dB que esa misma capa da a incidencia normal. Un dominio largo y poco profundo forrado de esponjas es, por tanto, un conducto y no un campo libre. La prueba honesta es la que se acaba de describir: aleja el contorno y confirma que la traza de la sonda no cambia. La segunda, la esponja no es sitio para colocarse: sondas, fuentes y obstáculos van todos fuera de la capa (comprobación 3 de arriba).

Transitorio y ventana. Una medición en régimen estacionario se ejecuta en dos partes: llenar el dominio, llamar a probe.reset() e integrar después sobre un número exacto de periodos de la fuente. El transitorio que se descarta es el tiempo de llenado del dominio $L_{x}^{2} + L_{y}^{2} / c$ , más una travesía por cada reflexión que todavía importe, más el arranque de la fuente (ramp_cycles / frequency, tres periodos por defecto), más el tiempo que tarde en excitarse cualquier geometría resonante, del orden de $Q$ periodos, que es toda la razón por la que la ejecución del metadifusor de abajo espera 8 ms donde el monopolo desnudo espera 4,5 ms: sus cuellos y cavidades son resonadores y tienen que llenarse. La ventana que viene después debería abarcar un número entero de periodos de la fuente, para que la DFT al vuelo no vea truncamiento; con diez periodos sobra.

En una línea: $Δ x$ a partir de $f_{max}$ y $c_{min}$ , $Δ t$ a partir del número de Courant y $c_{max}$ , width a partir de $Δ x$ , la esponja a partir del presupuesto de celdas, la duración a partir de la geometría y de la resolución espectral, el transitorio a partir del dominio y de sus resonancias, y la ventana a partir del periodo de la fuente.

4. Del campo cercano al campo lejano

Una respuesta polar o un coeficiente de difusión son magnitudes de campo lejano, pero una caja FDTD termina a un par de longitudes de onda del dispersor. La pareja add_contour_probe / far_field_from_contour salva esa distancia con la integral de Kirchhoff-Helmholtz 2D: la sonda pliega la presión y la velocidad normal saliente del régimen estacionario, sobre un rectángulo cerrado de caras de celda, en acumuladores complejos (una DFT al vuelo por punto y frecuencia, así que un régimen de onda continua no almacena historias temporales), y la integral propaga esos fasores hasta el infinito con la función de Green de espacio libre $- (j /4) H_{0}^{(2)} (k R)$ , la misma construcción con la que los códigos FEM de onda completa obtienen los patrones de dispersión a partir del campo cercano. Dos propiedades sostienen el esquema: la malla escalonada ya guarda $v_{n}$ exactamente en las caras del contorno, y todo campo cuyas fuentes queden fuera del contorno integra a nada (extinción), de modo que los fasores del campo total de una dispersión con onda plana se transforman directamente en el campo lejano dispersado. En el esquema discreto esa cancelación deja un residuo de dispersión numérica de malla (por debajo de 0,01 dB en las escenas validadas aquí); ContourPhasors.subtract() lo elimina con una pasada de referencia sin dispersor cuando esa última fracción importa.

Nada de eso se ve en la aritmética de índices que hacen los fragmentos, así que aquí está la escena que construye de verdad la ejecución del metadifusor de abajo, en su proporción real.

Dibujo de configuración de una escena FDTD de dispersión con transformación de campo cercano a lejano, en proporciones reales: un dominio de 980 por 346 celdas a medio milímetro por celda, bandas de esponja rayadas de sesenta celdas de grosor en los cuatro lados, una línea de inyección de onda plana justo dentro de la esponja superior con flechas hacia abajo, el panel metadifusor de cinco celdas como un bloque gris que cruza el centro, un contorno de captura rojo que lo encierra con normales salientes en los cuatro lados y sus holguras acotadas en celdas, y un arco de campo lejano discontinuo dibujado fuera del dominio con rayos a menos sesenta, cero y más sesenta grados respecto a la normal del panel, en torno a un origen situado en el centro de la cara del panel

import numpy as np
from phonometry import simulation

c0, dx, f0 = 343.0, 0.005, 2000.0
sim = simulation.FDTD2D(c0, dx, shape=(300, 300), sponge_width=40)
sim.add_source(simulation.CWSource(ix=150, iy=150, frequency=f0))
probe = sim.add_contour_probe(90, 210, 90, 210, frequencies=[f0])
sim.run(round(4.5e-3 / sim.dt))            # agotar el transitorio
probe.reset()                              # e integrar la ventana DFT
sim.run(round(10.0 / f0 / sim.dt))
pattern = simulation.far_field_from_contour(
    probe.phasors(f0), np.arange(0.0, 360.0, 5.0),
    origin=(150.5 * dx, 150.5 * dx))
levels = 20 * np.log10(np.abs(pattern))
print(round(float(levels.max() - levels.min()), 2))   # 0.04 dB de rizado:
# una fuente lineal es omnidireccional, y su nivel coincide con la
# función de Green 2D de espacio libre en 0,11 dB

Los oráculos analíticos tras esos números se ejecutan en cada commit (tests/simulation): el patrón del monopolo reconstruido es plano dentro de 0,05 dB y se asienta sobre el nivel de la función de Green 2D dentro de 0,11 dB, una pareja en contrafase reproduce el factor de array de dos fuentes dentro del 0,4 % del pico, y un contorno que no encierra la fuente se transforma en menos del 1 % de uno que sí. Sobre ellos se apoyan dos contrastes de panel mallado a 2 kHz: un difusor de residuo cuadrático con pozos de hasta 27,4 cm, cuya respuesta polar NTFF sigue la predicción de Fraunhofer de predict_diffuser_polar_response (correlación de patrones de 0,94, coeficiente de difusión direccional ISO 17497-2 dentro de 0,08), y el metadifusor en sublongitud de onda profunda de abajo.

La cadena de campo lejano es la que por fin cierra de extremo a extremo el círculo del metadifusor: el panel de la Tabla 1 del artículo, con cada ranura, cuello y cavidad mallados a 0,5 mm, llevado al régimen estacionario por una onda plana, capturado sobre un contorno y transformado, frente al modelo metadiffuser_polar_response (TMM + Fraunhofer) del módulo de materiales. Es la réplica en la biblioteca del contraste TMM frente a FEM que documenta el propio artículo de los metadifusores, pequeñas discrepancias incluidas: el modelo de matrices de transferencia homogeneiza cada celda de 7 cm en un único coeficiente de reflexión de reacción local e ignora el acoplamiento evanescente entre bocas vecinas, así que la estructura de lóbulos coincide mientras algunos nulos se desplazan unos grados.

Diagrama polar semicircular a 2 kilohercios que superpone la respuesta en campo lejano del metadifusor de la Tabla 1 mallado, calculada por FDTD más la integral de campo cercano a lejano de Kirchhoff-Helmholtz, en trazo continuo, sobre la predicción TMM más Fraunhofer de la biblioteca, en trazo discontinuo: los lóbulos especular y de red coinciden en el arco de menos 90 a más 90 grados con pequeños desplazamientos de los nulos profundos

Dos rutas independientes al mismo campo lejano: el panel mallado por onda completa en el dominio del tiempo (continuo) frente a la cadena de matrices de transferencia homogeneizada (discontinuo). Los lóbulos coinciden; los nulos, sensibles a las correcciones de extremo milimétricas que el TMM modela analíticamente, se desplazan unos grados.

Mostrar el código de esta figura

import numpy as np
import matplotlib.pyplot as plt
from phonometry import (HelmholtzResonator, MetadiffuserWell,
                        metadiffuser_polar_response, simulation)

c0, dx, f0, pitch = 343.0, 0.0005, 2000.0, 0.07
rows = [(14.7, 13.0, 16.4, 6.2, 9.0), (30.9, 9.1, 4.3, 3.5, 9.0),
        (30.9, 9.1, 4.3, 3.5, 9.0), (15.7, 13.3, 17.0, 6.3, 9.0),
        (20.3, 18.0, 20.7, 3.2, 9.0)]     # Tabla 1: h, l_n, l_c, w_n, w_c

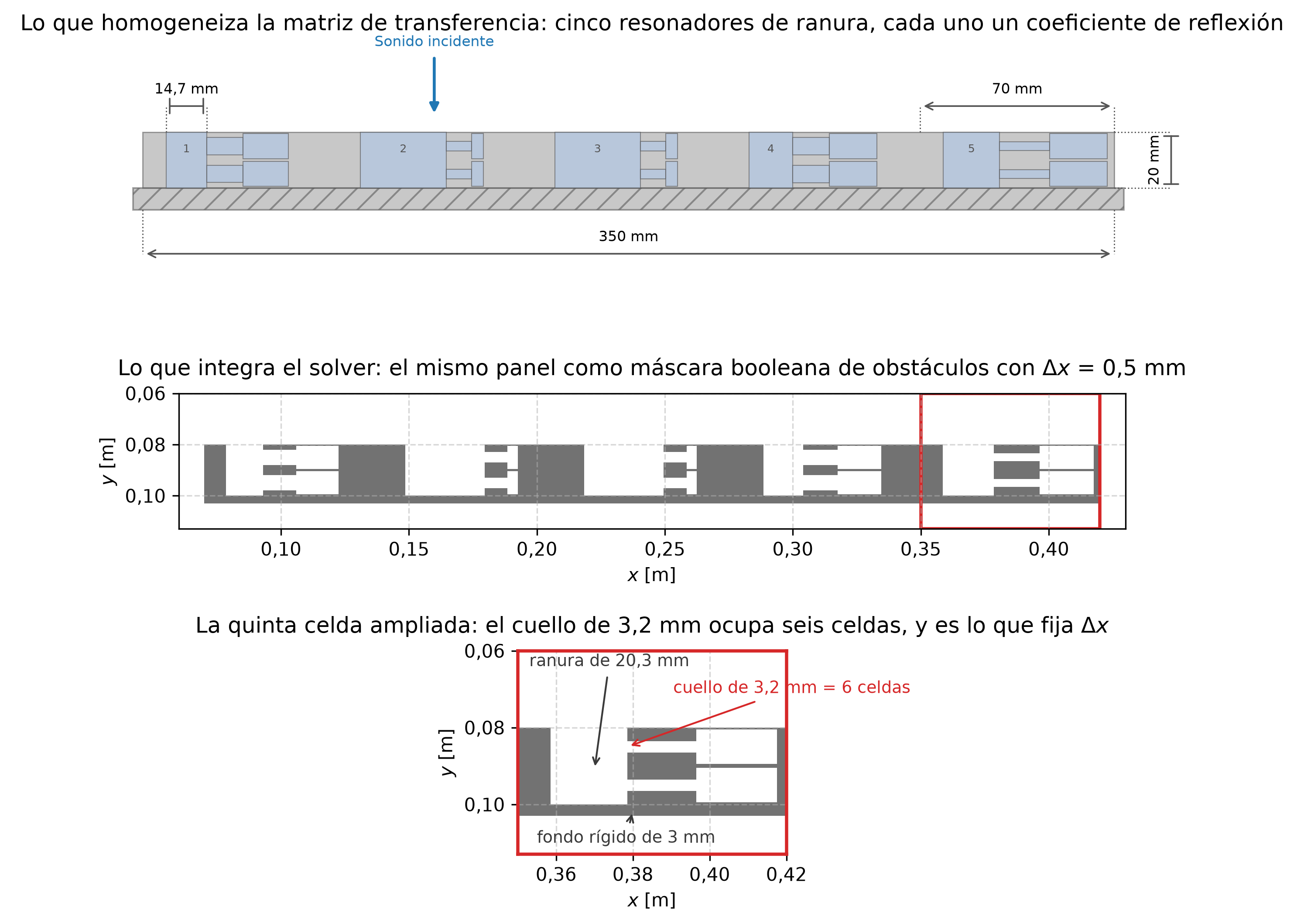

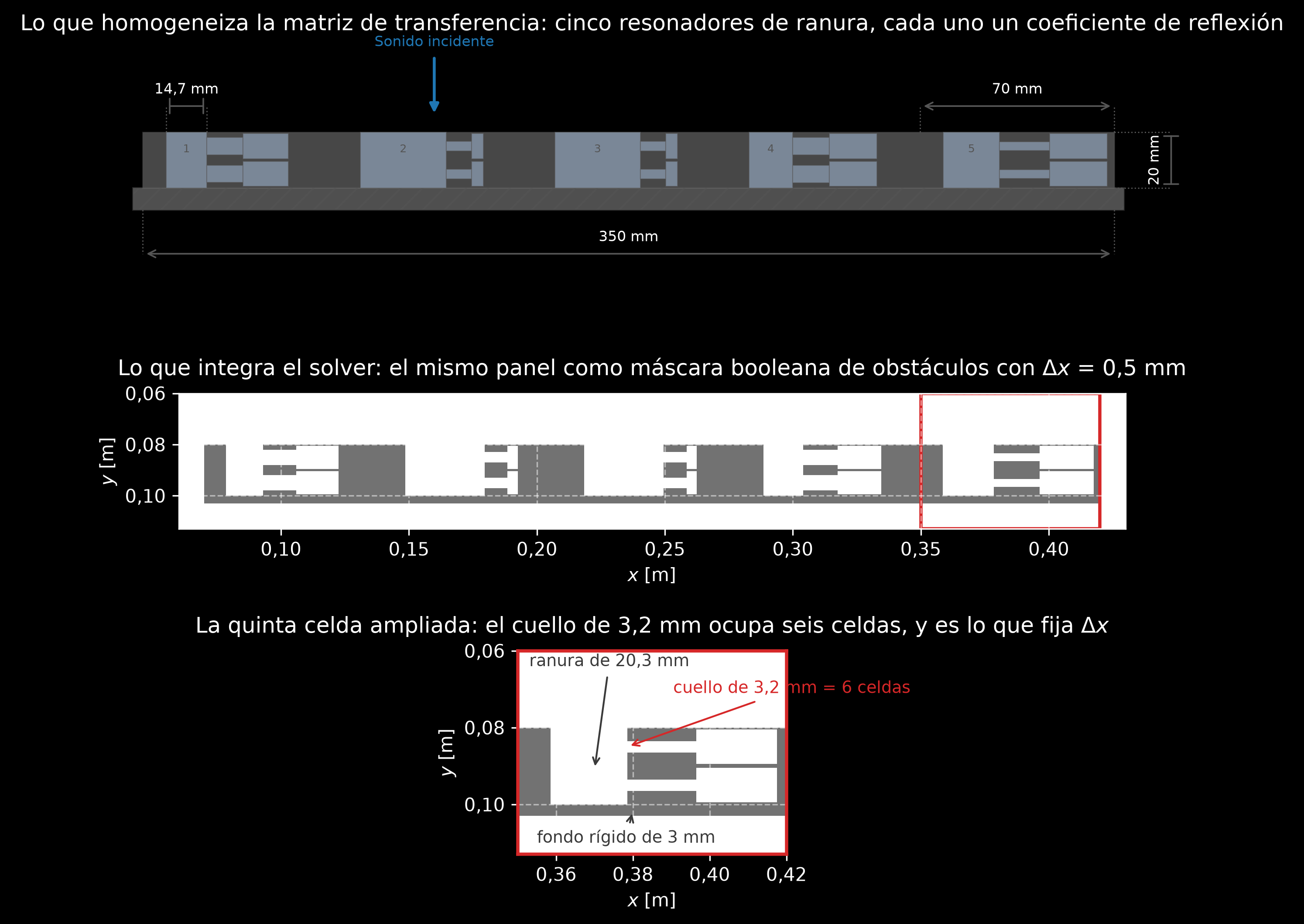

# Mallar el panel real: una losa rígida con las ranuras, cuellos y
# cavidades excavados a 0,5 mm (el cuello más estrecho, 3,2 mm, abarca
# seis celdas).
sponge, gap, marg, front = 60, 60, 20, 40
face = round(5 * pitch / dx)
lat = marg + gap + sponge
r_face = sponge + gap + front
slab = round(0.023 / dx)                  # panel de 2 cm + fondo de 3 mm
mask = np.zeros((r_face + slab + marg + gap + sponge,
                 face + 2 * lat), dtype=bool)
mask[r_face:r_face + slab, lat:lat + face] = True
for n, (h, ln, lc, wn, wc) in enumerate(rows):
    xs = (n + 0.12) * pitch
    c0s, c1s = lat + round(xs / dx), lat + round((xs + h * 1e-3) / dx)
    mask[r_face:r_face + round(0.02 / dx), c0s:c1s] = False
    for m in range(2):                    # dos resonadores por ranura
        ym, xn = (m + 0.5) * 0.01, xs + h * 1e-3
        r0 = r_face + round((ym - 0.5e-3 * wn) / dx)
        r1 = r_face + round((ym + 0.5e-3 * wn) / dx)
        mask[r0:r1, c1s:lat + round((xn + ln * 1e-3) / dx)] = False
        r0 = r_face + round((ym - 0.5e-3 * wc) / dx)
        r1 = r_face + round((ym + 0.5e-3 * wc) / dx)
        mask[r0:r1, lat + round((xn + ln * 1e-3) / dx):
             lat + round((xn + (ln + lc) * 1e-3) / dx)] = False

sim = simulation.FDTD2D(c0, dx, shape=mask.shape, sponge_width=sponge,
                        cfl=0.9, obstacle_mask=mask)  # 340 celdas/lambda:
sim.add_source(simulation.PlaneWaveSource(          # dispersión despreciable
    "down", simulation.CWSource(0, 0, f0).value, offset=sponge))
probe = sim.add_contour_probe(lat - marg, lat + face + marg - 1,
                              r_face - front, r_face + slab + marg - 1,
                              frequencies=[f0])
sim.run(round(8e-3 / sim.dt))             # agotar transitorio y resonadores
probe.reset()
sim.run(round(10.0 / f0 / sim.dt))        # ventana DFT de 10 periodos (en pasos)
angles = np.arange(-90.0, 90.1, 5.0)      # desde la normal del panel
pattern = simulation.far_field_from_contour(
    probe.phasors(f0), angles - 90.0,     # la normal apunta según -y
    origin=((lat + face / 2.0) * dx, r_face * dx))
levels = 20 * np.log10(np.abs(pattern) / np.abs(pattern).max())

wells = [MetadiffuserWell(h * 1e-3,
                          (HelmholtzResonator(ln * 1e-3, wn * 1e-3,
                                              lc * 1e-3, wc * 1e-3),) * 2)
         for h, ln, lc, wn, wc in rows]
model = metadiffuser_polar_response(f0, wells, depth=0.02, period=pitch,
                                    angles=angles, periods=1)
ax = model.plot(color="#1f77b4", marker="", linestyle="--",
                label="Modelo TMM + Fraunhofer", language="es")
ax.plot(np.radians(angles), levels, color="#d62728", lw=2.2,
        label="FDTD + NTFF, panel mallado a 0,5 mm")
ax.set_ylim(-40.0, 2.0)
ax.legend(loc="lower center")
plt.show()

Por qué se desplazan los nulos es una pregunta sobre geometría, y merece la pena poner las dos geometrías una al lado de la otra: el panel que el modelo tasa y el panel sobre el que avanza el esquema.

Tres dibujos apilados del mismo panel metadifusor de cinco celdas. Arriba: la celda unidad idealizada sobre la que trabaja la matriz de transferencia, dibujada a escala con el paso de 70 milímetros, la profundidad de 20 milímetros y la anchura de panel de 350 milímetros acotados. En medio: ese mismo panel como la máscara booleana de obstáculos sobre la que avanza la ejecución FDTD a medio milímetro por celda, con la quinta celda recuadrada. Abajo: esa quinta celda ampliada, con la ranura de 20,3 milímetros, los dos resonadores escalonados, el fondo rígido de 3 milímetros y el cuello de 3,2 milímetros que abarca seis celdas, todos etiquetados

Lo que homogeneiza la matriz de transferencia, frente a lo que ve de verdad el esquema. El modelo convierte cada celda de 70 mm en un único coeficiente de reflexión de reacción local; la máscara conserva cada ranura, cuello y cavidad, y el acoplamiento evanescente entre bocas vecinas sale gratis porque las bocas están realmente ahí. El cuello más estrecho mide 3,2 mm (seis celdas con $Δ x = 0, 5$ mm) y es él, y no la longitud de onda de 17,2 cm, quien fuerza la malla. En esa diferencia está el origen de los nulos desplazados.

Mostrar el código de esta figura

# La vista del modelo (panel superior) la dibuja la propia biblioteca, a
# partir de los mismos `wells` que construyó el bloque de arriba:
#     from phonometry.materials import plot_metadiffuser_panel_geometry
#     plot_metadiffuser_panel_geometry(wells, depth=0.02, period=0.07)

# La vista del esquema: la máscara booleana que malló el bloque de arriba, y
# una celda suya ampliada.
fig, (ax_all, ax_cell) = plt.subplots(2, 1, figsize=(11, 6))
ax_all.imshow(mask[r_face - 40:r_face + slab + 20, lat - 20:lat + face + 20],
              cmap="Greys", interpolation="nearest")
cell = lat + round(4 * pitch / dx)
ax_cell.imshow(mask[r_face - 40:r_face + slab + 20,
                    cell:cell + round(pitch / dx)],
               cmap="Greys", interpolation="nearest")
plt.show()

5. Cuándo merece la pena una simulación de ondas, y qué cambia el 2D

FDTD amortiza su coste cuando la geometría gobierna la física: difracción en torno a una barrera o a través de una abertura, interferencia de caminos directo y reflejado, dispersión por obstáculos, comportamiento modal de recintos de forma irregular, refracción en un gradiente de velocidad del sonido. Una sola ejecución captura todas las frecuencias a la vez (un pulso excita toda la banda; una FFT de una sonda da el espectro), mientras que un método en el dominio de la frecuencia necesita resolver el sistema una vez por cada frecuencia.

La ejecución de la barrera de abajo es el arquetipo. Nada en su entrada dice «difracción»: la barrera son cuatro columnas de un array booleano, la fuente es un pulso, y la llegada a la zona de sombra está ahí de todas formas.

$Dos paneles. Izquierda: una instantánea del campo de presión en un dominio de 3 por 2 metros con una barrera rígida vertical delgada, mostrando el frente directo, la reflexión que vuelve hacia la fuente y la onda difractada en el borde de la barrera, con la fuente marcada con una estrella y dos sondas con puntos. Derecha: la historia de presión en ambas sondas; la sonda con visión directa muestra el pulso directo y la reflexión de la barrera, la sonda en sombra una llegada difractada más débil y retardada$

Una ejecución, dos vistas. La instantánea (izquierda, a los 6,5 ms) recoge el frente directo, la reflexión que vuelve pasando junto a la fuente y la onda que dobla el borde superior de la barrera. En las trazas (derecha), la sonda A, con visión directa, registra el pulso directo y después la reflexión de la barrera, mientras que la sonda B, en sombra, solo registra la llegada más débil y más tardía que vino rodeando el borde: una amplitud y un retardo que ninguna fórmula de divergencia más atenuación produce por sí sola.

Mostrar el código de esta figura

import numpy as np
import matplotlib.pyplot as plt
from phonometry import simulation

# Un campo libre de 3.0 x 2.0 m (bordes absorbentes) con una barrera
# rígida delgada: la sonda A ve el pulso directo más la reflexión de la
# barrera, la sonda B queda en sombra y solo recibe la onda difractada.
mask = np.zeros((200, 300), dtype=bool)
mask[60:, 150:154] = True
res = simulation.fdtd_simulation(
    343.0, 0.01, 9.0e-3, shape=(200, 300),
    sources=[simulation.GaussianPulse(ix=60, iy=100, width=3.0e-4)],
    probes=[(100, 100), (240, 100)],
    obstacle_mask=mask,
    boundaries="absorbing", absorbing_layer_cells=30,
    snapshot_every=75,
)

fig, (ax_f, ax_p) = plt.subplots(
    1, 2, figsize=(12.5, 5.0), gridspec_kw={"width_ratios": [1.25, 1.0]})
res.plot(kind="snapshot", frame=7, ax=ax_f, language="es")
res.plot(ax=ax_p, language="es")
plt.tight_layout()
plt.show()

A la inversa, cuando existe una forma cerrada validada (reverberación estadística, atenuación en exteriores de ISO 9613-2, fuentes imagen en una sala rectangular), esa forma cerrada es miles de veces más barata, y esta simulación es el contraste y el demostrador más que el sustituto. La sección 6 muestra uno de esos contrastes reproduciendo los modos analíticos de la sala.

Lo que cuesta una ejecución. El trabajo son celdas × pasos, y el avance monohilo en float64 hace del orden de $1 0^{8}$ actualizaciones de celda por segundo (medido: $8 \times 1 0^{7}$ en la máquina que renderiza estas figuras). La escena de la barrera de arriba son 200 × 300 celdas durante 728 pasos: $4, 4 \times 1 0^{7}$ actualizaciones, medio segundo. La escena del metadifusor de la sección 4 se malla a 0,5 mm en 346 × 980 celdas y corre unos 14 000 pasos: $4, 8 \times 1 0^{9}$ actualizaciones, alrededor de un minuto. El escalado entre esas dos es la parte que conviene recordar. En 2D, reducir $Δ x$ a la mitad cuadruplica el número de celdas y, por la condición de Courant, duplica el número de pasos, así que el trabajo se multiplica por ocho a cambio de dividir entre cuatro el error de dispersión. La regla de las diez celdas es, por tanto, un suelo en el que asentarse y no un objetivo que batir.

La memoria sigue la misma aritmética. El esquema guarda doce mapas float64 (la presión, las dos componentes de la velocidad, la velocidad del sonido, la densidad, el módulo de compresibilidad, las densidades en las caras y los factores de caída): unos 96 bytes por celda, 113 con una máscara de obstáculos, así que la escena del metadifusor vive en unos 39 MB. Las instantáneas almacenadas son el mando que nadie nombra: cada una son otros 8 bytes por celda, así que snapshot_every=1 sobre esa escena pediría del orden de 38 GB. Elige la cadencia a partir del número de fotogramas que quieres de verdad; las animaciones de esta documentación usan unos centenares. Las historias de sonda cuestan un float por sonda y por paso, que no es nada. El orden práctico de trabajo es dimensionar la malla a partir de $f_{max}$ , estimar el número de pasos a partir de la duración, y probar el conjunto una vez con el doble de tamaño de celda para comprobar la geometría y la colocación de las sondas antes de pagar la ejecución de verdad.

El dominio es bidimensional, y eso cambia la física, no solo el coste. Una fuente puntual 2D es físicamente una fuente lineal infinita: su amplitud se expande cilíndricamente como $1/ r$ (3,0 dB por duplicación de distancia) en lugar del $1/ r$ esférico (6,0 dB) de una fuente puntual 3D, y la respuesta impulsional 2D arrastra una estela tras el frente en vez de pasar limpiamente. Los patrones de interferencia y difracción son fieles; los niveles absolutos y las tasas de caída no son los de una sala 3D. Trata las ejecuciones 2D como secciones y demostraciones, y valida cualquier afirmación cuantitativa 3D contra una forma cerrada o un cálculo 3D.

6. Dispersión numérica y precisión

La malla discreta propaga cada frecuencia a una velocidad ligeramente errónea: las longitudes de onda cortas se retrasan, así que un pulso agudo desarrolla una cola de rizado y las resonancias se desplazan un poco. Esta dispersión numérica es la contrapartida discreta de la Ec. 4.15; sobre los ejes de una malla cuadrada la relación de dispersión del esquema es

sin (\frac{ω Δ t}{2}) = \frac{c Δ t}{Δ x} sin (\frac{k Δ x}{2}),

con un error relativo de frecuencia a primer orden de magnitud $(1 - S^{2}) (k Δ x)^{2} /24$ sobre los ejes de la malla (la frecuencia modelada queda por debajo de la real, así que el error con signo es negativo), donde $S = c Δ t /Δ x$ es el número de Courant por eje, que con celdas cuadradas es el valor de cfl dividido por $2$ : el cfl = 0.6 por defecto da $S = 0, 424$ y $1 - S^{2} = 0, 82$ ; el error es máximo exactamente sobre un eje y se anula a lo largo de la diagonal de las celdas en el límite de Courant $CN = 1$ . La regla práctica es resolver al menos 10 celdas por longitud de onda más corta, $Δ x \leq c_{min} / (10 f_{max})$ con la velocidad de sonido más baja del dominio: con exactamente 10 celdas la cota $(k Δ x)^{2} /24$ para números de Courant pequeños da alrededor del 1,6 %, que el factor $1 - S^{2}$ reduce a en torno al 1,4 % con el cfl = 0.6 por defecto (en un dominio heterogéneo el paso temporal lo fijan las celdas más rápidas, así que las regiones lentas trabajan a un número de Courant local menor y quedan más cerca de la cota del 1,6 %), y toda componente mejor resuelta o fuera de eje es más precisa. Con $Δ x = 1$ cm el punto de 10 celdas en aire queda hacia los 3,4 kHz, y reducir $Δ x$ a la mitad divide el error entre cuatro (el esquema es de segundo orden, y la batería de validación mide ese orden observado bajo refinamiento de malla).

Un pulso paga el triple. El error de arriba es un error de velocidad de fase: dice que un tono estacionario de número de onda $k$ viaja un poco lento. Un pulso viaja a la velocidad de grupo, y derivar esa misma relación de dispersión da $v_{g} / c = cos θ / 1 - S^{2} sin^{2} θ$ con $θ = k Δ x /2$ , cuyo desarrollo es $1 - (1 - S^{2}) (k Δ x)^{2} /8$ : la misma ley con un 8 en lugar de un 24, así que un paquete de ondas llega tres veces más tarde de lo que sugiere la regla de la fase. Con 10 celdas por longitud de onda y el cfl por defecto eso es el 4,1 %, no el 1,4 %. Y como es un error de velocidad, se paga por metro recorrido: la misma malla que va un 4 % lenta cuesta un centímetro en un metro y un metro en veinticinco.

El clip de abajo mide las dos afirmaciones. Se lanza una sola ráfaga tonal de 500 Hz por tres tubos planos idénticos en todo salvo en $Δ x$ (137,2, 68,6 y 34,3 mm, es decir, 5, 10 y 20 celdas por longitud de onda), y la respuesta continua exacta viaja en gris detrás de cada traza, así que el retraso del paquete numérico es un hueco en pantalla y no un número en una tabla.

Descargar la animación (WebM)

Aquí se leen tres cosas. Primera, el retraso crece: es de 0,14 m a los 2,4 ms y de 1,35 m al final, porque un error de velocidad se acumula con la distancia. Segunda, al tubo de malla más gruesa le crece una cola de rizado por detrás del paquete, no una reflexión por delante: las componentes cortas de dentro de la ráfaga son las más lentas, así que llegan las últimas. Tercera, los déficits medidos son del 17,2 %, 4,3 % y 1,1 % frente al 17,3 %, 4,3 % y 1,1 % de la forma cerrada evaluada sobre el propio espectro de la ráfaga, y los paquetes cruzan la línea de meta 3,3, 0,7 y 0,2 ms después que la onda exacta. Reducir $Δ x$ a la mitad divide el error entre cuatro, en las dos leyes y en la medición.

La verificación funciona en los dos sentidos: aquí la forma cerrada ancla el esquema, y una vez anclado es el esquema el que pone a prueba una forma cerrada fuera de sus propias hipótesis. Una ejecución en caja rígida reproduce los modos analíticos de la sala.

import numpy as np
from phonometry import simulation

lx, ly, dx = 1.0, 0.7, 0.02
nx, ny = round(lx / dx), round(ly / dx)
res = simulation.fdtd_simulation(
    343.0, dx, 0.35, shape=(ny, nx),
    sources=[simulation.GaussianPulse(ix=7, iy=5, width=2.0e-4)],
    probes=[(nx - 4, ny - 3)],
)
p = res.pressures[0]
# Enventana el registro (termina con los modos todavía resonando sin
# amortiguar, y un truncamiento abrupto emborrona todos los picos) y
# rellénalo con ceros por ocho, lo que interpola la posición del pico sin
# añadir resolución real.
spec = np.abs(np.fft.rfft(p * np.hanning(p.size), n=8 * p.size))
freqs = np.fft.rfftfreq(8 * p.size, res.dt)
sel = (freqs > 250) & (freqs < 350)
print(round(0.5 * 343.0 * float(np.hypot(1 / lx, 1 / ly)), 1))  # 299.1  modo (1,1) exacto
print(round(float(freqs[sel][np.argmax(spec[sel])]), 1))        # 298.9  medido

Espectro de la presión en la sonda de una caja FDTD rígida de 1,0 por 0,7 metros entre 100 y 450 Hz: cinco picos agudos que caen sobre las frecuencias modales analíticas punteadas de los modos (1,0), (0,1), (1,1), (2,0) y (2,1)

El espectro en la sonda del ensayo de caja rígida presenta sus picos sobre las frecuencias modales analíticas $f = (c /2) (n_{x} / L_{x})^{2} + (n_{y} / L_{y})^{2}$ (Kuttruff 6.ª ed., cap. 3). El pico (1,1) cae un 0,05 % por debajo y la cota de arriba predice un 0,04 %, pero esa coincidencia hay que leerla con cuidado: con 0,35 s la separación bruta de bins es de 2,9 Hz y el relleno de ceros por ocho interpola hasta 0,36 Hz, así que el desplazamiento de 0,15 Hz está en el límite de lo que el registro puede resolver. Establecer bien el error de dispersión pasa por refinar la malla, no por mirar un pico con más ganas.

Mostrar el código de esta figura

import numpy as np
import matplotlib.pyplot as plt
from phonometry import simulation

lx, ly, dx, c = 1.0, 0.7, 0.02, 343.0
nx, ny = round(lx / dx), round(ly / dx)
res = simulation.fdtd_simulation(
    c, dx, 0.35, shape=(ny, nx),
    sources=[simulation.GaussianPulse(ix=7, iy=5, width=2.0e-4)],
    probes=[(nx - 4, ny - 3)],
)

# Una línea: la historia de presión en la sonda de la que sale el espectro.
res.plot(language="es")
plt.show()

# La comprobación modal: espectro en la sonda frente a los modos analíticos.
p = res.pressures[0]
spec = np.abs(np.fft.rfft(p * np.hanning(p.size), n=8 * p.size))
freqs = np.fft.rfftfreq(8 * p.size, res.dt)
sel = (freqs >= 100) & (freqs <= 450)
fig, ax = plt.subplots()
ax.plot(freqs[sel], 20 * np.log10(spec[sel] / spec[sel].max()))
for mx, my in [(1, 0), (0, 1), (1, 1), (2, 0), (2, 1)]:
    ax.axvline(0.5 * c * np.hypot(mx / lx, my / ly), ls=":", color="tab:red")
ax.set(xlabel="Frecuencia [Hz]", ylabel="Espectro en la sonda [dB re máx]",
       ylim=(-60, 6))
plt.show()

Los tests anclan el esquema a oráculos analíticos de la misma manera: autofrecuencias de caja y de conducto, tiempos de llegada en campo libre y caída cilíndrica, el eco de la fuente imagen de una pared rígida, el coeficiente de reflexión de impedancia de la sección 2 y la propia relación de dispersión.

El FDTDResult congelado lleva el eje temporal, las historias de presión por sonda, las posiciones de las sondas en metros, los metadatos de la malla, las fuentes, las instantáneas opcionales del campo con sus tiempos y la máscara de obstáculos; su .plot() dibuja las historias de las sondas, y .plot(kind="snapshot") representa un campo registrado con la geometría superpuesta.

La misma malla escalonada se extiende más allá de los fluidos: el compañero elastic_fdtd_simulation integra sobre ella el sistema velocidad-esfuerzo P-SV de Virieux (1986), añadiendo ondas de cizalla, superficies libres por imagen de esfuerzos con ondas de Rayleigh, y el acoplamiento fluido-sólido con conversión de modo, ondas de interfase de Scholte y transmisión de placas sumergidas. Ese esquema tiene su propia guía, Ondas elásticas y acoplamiento fluido-sólido.

Qué cubre esta guía

Cubierto
El esquema FDTD presión-velocidad escalonado de Attenborough y Van Renterghem, capítulo 4: las ecuaciones de gobierno (Ecs. 4.3-4.4), la actualización leapfrog (Ecs. 4.11-4.12), la condición de estabilidad de Courant (Ecs. 4.13-4.14), el contorno rígido (Ec. 4.32) y el contorno de impedancia real independiente de la frecuencia (Ecs. 4.33-4.35), expuestos a través de fdtd_simulation/FDTD2D con las fuentes GaussianPulse, CWSource y SignalSource, sondas de presión y una obstacle_mask rasterizada, con damping como única pérdida volumétrica. La sección 3 deduce las cuatro reglas de dimensionado que la regla de resolución no cubre (el ancho de banda de la fuente, la duración de la ejecución, el grosor de la esponja en celdas, y el transitorio y la ventana DFT de una medición en régimen estacionario), y la sección 2 enumera las seis comprobaciones que dicen si una ejecución sirve. Validado contra oráculos en forma cerrada: los modos normales de sala rígida (Kuttruff cap. 3), los tiempos de llegada en campo libre y el decaimiento cilíndrico en 2D, el eco de imagen de pared rígida, el coeficiente de reflexión de impedancia y la relación de dispersión de la sección 6, con el orden de convergencia medido coincidiendo con el diseño de segundo orden del esquema. La cadena de campo cercano a lejano de la sección 4: captura de fasores sobre contorno cerrado (add_contour_probe) y la integral de Kirchhoff-Helmholtz 2D (far_field_from_contour, Williams cap. 8), validada contra los campos exactos de las fuentes lineales monopolo y dipolo, la propiedad de extinción, y los paneles QRD y metadifusor mallados frente a los propios modelos de campo lejano Fraunhofer y TMM de la biblioteca.
No cubierto
La geometría interior es rígida por construcción: solo los cuatro lados del dominio aceptan una impedancia o una esponja, así que una superficie interior solo puede ablandarse respaldándola con una región damping con pérdidas, y esa región es un fluido equivalente independiente de la frecuencia y no un modelo poroso. El esquema es solo bidimensional: modela una fuente lineal en sección transversal (propagación cilíndrica $1/ r$ ), no la propagación esférica $1/ r$ de una fuente puntual 3D, así que los niveles absolutos y las tasas de decaimiento no son los de una sala 3D. El contorno abierto es la capa absorbente de rampa cuadrática descrita como «el precursor sencillo» de una verdadera capa perfectamente adaptada, no una PML en sí. Las ecuaciones de gobierno suponen un medio en reposo, así que no se modela la advección por viento o flujo, y el único contorno de impedancia es el real independiente de la frecuencia de las Ecs. 4.33-4.35. Los medios elásticos no se cubren aquí: el esquema compañero P-SV, sus superficies libres y su física fluido-sólido tienen su propia guía, Ondas elásticas y acoplamiento fluido-sólido.

Véase también

Ondas elásticas y acoplamiento fluido-sólido: el esquema compañero P-SV sobre la misma malla escalonada, con ondas de Rayleigh y de Scholte, conversión de modo y placas sumergidas.
Informe de conformidad: dos de los anclajes de validación en forma cerrada de la sección 6 se ejecutan ahí.
Referencia de la API: simulation.fdtd, simulation.ntff.

Respuestas rápidas

¿Cómo elijo el paso de malla en FDTD?

Resuelve al menos 10 celdas por longitud de onda más corta, $Δ x \leq c_{min} / (10 f_{max})$ , con la velocidad de sonido más baja del dominio. Con exactamente 10 celdas la cota del error de dispersión sobre el eje es alrededor del 1,6 %, reducida a en torno al 1,4 % con el cfl = 0.6 por defecto (el número de Courant por eje es entonces $S = cfl / 2 = 0, 424$ , así que el factor $1 - S^{2}$ vale 0,82), y reducir $Δ x$ a la mitad divide el error entre cuatro (el esquema es de segundo orden). Con $Δ x = 1$ cm el punto de 10 celdas en aire queda hacia los 3,4 kHz. Esa cota es un error de velocidad de fase; un pulso viaja a la velocidad de grupo y va tres veces más lento todavía, el 4,1 % con diez celdas, y lo paga por metro recorrido, que es lo que la sección 6 mide en tres mallas.

¿Qué anchura deben tener el pulso de fuente y la esponja?

El espectro del GaussianPulse es $e^{- (π f width)^{2}}$ , 20 dB por debajo en $f = 0, 483/ width$ , así que con width $\geq 0, 5/ f_{max}$ la energía inyectada se mantiene dentro de la banda que la malla resuelve. La esponja es una regla en celdas, no en longitudes de onda: como su tasa de absorción actúa a la vez sobre la presión y sobre la velocidad, la capa conserva una impedancia real $ρ c$ y solo refleja su gradiente. Veinte celdas devuelven unos −61 dB a incidencia normal, planos dentro de 3 dB de 125 Hz a 2 kHz; cuarenta celdas devuelven unos −76 dB. Apretar sponge_reflection más allá de su valor por defecto de 1e-4 hace la rampa más abrupta y empeora el residuo. La sección 3 desarrolla todo esto, y con ello la duración de la ejecución y la ventana DFT.

¿Qué número de Courant mantiene estable una simulación FDTD?

El esquema explícito solo es estable mientras un frente de onda cruce como mucho una celda por paso temporal. Con celdas cuadradas el número de Courant es $CN = c Δ t 2 /Δ x \leq 1$ (Attenborough y Van Renterghem, Ec. 4.13). fdtd_simulation deriva el paso temporal del parámetro cfl (ese mismo $CN$ , por defecto 0,6) y de la mayor velocidad del sonido del mapa, y rechaza los valores fuera de $(0, 1)$ . El número de Courant por eje de la relación de dispersión de más arriba es un número distinto, $S = c Δ t /Δ x = CN / 2$ , que vale 0,424 con el valor por defecto.

¿Puedo fiarme de los niveles absolutos de una ejecución FDTD 2D?

No. Una fuente puntual 2D es físicamente una fuente lineal infinita: su amplitud se expande cilíndricamente como $1/ r$ , 3,0 dB por duplicación de distancia, en lugar del $1/ r$ esférico (6,0 dB por duplicación) de una fuente puntual 3D. Los patrones de interferencia y difracción son fieles, pero los niveles absolutos y las tasas de caída no son los de una sala 3D; valida cualquier afirmación cuantitativa 3D contra una forma cerrada o un cálculo 3D.

Referencias

Attenborough, K. y Van Renterghem, T. (2021). Predicting outdoor sound (2.ª ed.). CRC Press. https://doi.org/10.1201/9780429470806Capítulo 4: el modelo FDTD presión-velocidad de referencia implementado aquí, desde las ecuaciones de gobierno (4.3-4.4) y la actualización leapfrog escalonada (4.11-4.12) hasta la condición de Courant (4.13-4.14), el análisis del error de fase (4.15) y las condiciones de contorno rígida y de impedancia finita (4.32-4.35). El módulo implementa este método numérico de libro, no una norma de medida, con este capítulo como formulación de referencia citable.
Jiménez, N., Cox, T. J., Romero-García, V. y Groby, J.-P. (2017). Metadiffusers: Deep-subwavelength sound diffusers. Scientific Reports, 7, 5389. https://doi.org/10.1038/s41598-017-05710-5El panel de la Tabla 1 mallado y la comparación polar de campo lejano de la sección 4 reproducen, con este esquema, el contraste TMM frente a onda completa que documenta el artículo.
Kuttruff, H. (2016). Room acoustics (6.ª ed.). CRC Press. https://doi.org/10.1201/9781315372150La sección 3.5 sitúa los métodos ondulatorios en el dominio del tiempo entre las aproximaciones numéricas a la ecuación de onda en recintos, y el capítulo 3 da los modos normales de sala rígida usados como oráculo analítico.
Williams, E. G. (1999). Fourier acoustics: Sound radiation and nearfield acoustical holography. Academic Press. https://doi.org/10.1016/B978-0-12-753960-7.X5000-1Capítulo 8: la ecuación integral de Helmholtz tras far_field_from_contour, con la función de Green de espacio libre saliente y el límite de campo lejano de la transformación de campo cercano a lejano de la sección 4.

Creado y mantenido por José Manuel Requena Plens ORCID Todos los proyectos
